Come si installano i paraurti in gomma di tipo D?

L'installazione corretta del parafango in gomma tipo D deve essere conforme alla linea di contatto, al substrato e al metodo di fissaggio. Un allineamento inadeguato o una tenuta insufficiente possono causare allentamenti, perdite o rotture premature. Noi di Zhonghaihang Shipping Supply forniamo parabordi in gomma per barche. Consideriamo l'installazione da una prospettiva pratica, non solo da un disegno. Questa guida illustra i passaggi pratici che puoi verificare in loco.

Nozioni di base: paraurti in gomma tipo D e zone di contatto tipiche

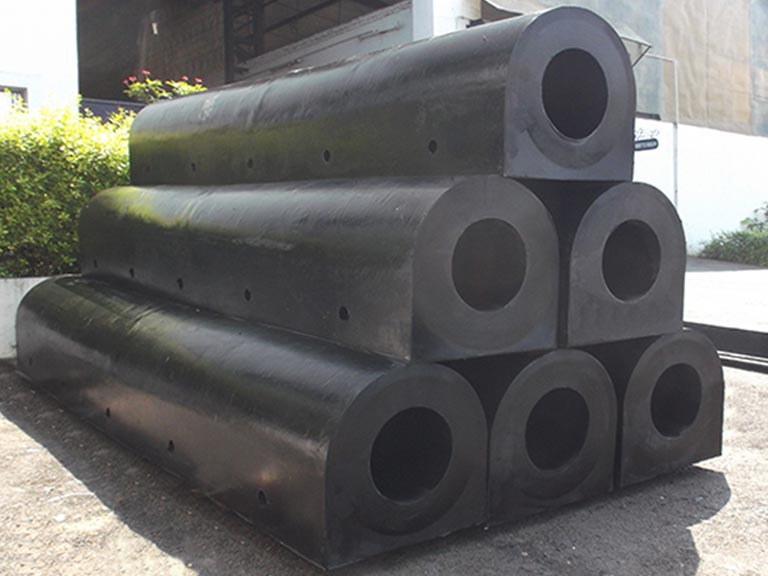

Parafanghi tipo D Funzionano al meglio quando la parte posteriore piatta è a filo con la superficie di montaggio. La superficie curva deve incontrare l'imbarcazione lungo la linea di contatto. Questo profilo a "D" offre una geometria compatta e un montaggio stabile. È comune su banchine, pali e imbarcazioni da lavoro. Tuttavia, le prestazioni diminuiscono se il contatto con lo scafo si sposta troppo in alto o in basso. Innanzitutto, è necessario definire dove avviene effettivamente il contatto.

Nozioni di base sul profilo D

La parte posteriore piatta deve essere a filo con una parete o con lo scafo. Questo trasferisce il carico su tutta l'area di appoggio. La superficie curva si comprime sotto l'impatto, distribuendo il contatto su un'area utilizzabile. Punti sporgenti o fessure causano sollecitazioni non uniformi sull'hardware. Un "montaggio a filo" è importante tanto quanto le dimensioni del parafango.

Tipiche facce di montaggio

Le pareti di banchina in cemento spesso necessitano di ancoraggi o piastre incassate. Le strutture in acciaio possono consentire l'installazione di bulloni passanti o staffe saldate. Il controllo della corrosione è una priorità in questo caso. Il montaggio dello scafo richiede un attento controllo dei fori e la sigillatura. Questo protegge i rivestimenti e previene le perdite. Pianificare sempre l'accesso. È necessario spazio per forare, serrare e ispezionare.

Saperne di più: A cosa servono i parafanghi in gomma a D?

Pianificazione: condizioni del sito, layout e controlli di adattamento

L'affidabilità dei layout dipende dall'altezza di contatto effettiva, dalle condizioni del substrato e dall'accesso. Iniziare con l'area operativa. Considerare i tipi di imbarcazione, gli angoli di avvicinamento e i livelli dell'acqua. Tradurre questi dati in una linea di attracco marcata. Verificare le maniglie, la foratura e la sigillatura delle superfici di montaggio.

Altezza di contatto e “linea di attracco”

Basate le vostre marcature sulla fascia di contatto del contenitore, non sull'estetica. Utilizzate una livella o una linea laser per un riferimento coerente. Se servite contenitori di diverse dimensioni, definite i punti di contatto più alti e più bassi. Assicuratevi che il vostro layout copra questo intervallo. In caso di dubbi, considerate questa operazione come un'attività di verifica. Verificate con il personale addetto o cercate eventuali segni di sfregamento precedenti.

Preparazione del substrato

La superficie di montaggio deve essere piana. Il parafango deve essere alloggiato senza oscillare. Rimuovere vernice scrostata, vegetazione marina o sporco. Ciò compromette la tenuta. Identificare le zone di barre d'armatura o piastre incorporate prima di forare il calcestruzzo. Verificare l'accesso posteriore per i bulloni passanti. Se non disponibili, utilizzare ancoraggi o staffe.

Spaziatura e copertura

La geometria del contenitore determina la spaziatura. Verificatela in base al layout del progetto. Molte strutture utilizzano una spaziatura empirica basata sulla larghezza del parabordo. Tuttavia, è più sicuro controllare le distanze rispetto al contenitore più piccolo previsto. Anche il trattamento delle estremità è importante. Le estremità appuntite causano rotture. Prevedere terminali o terminazioni arrotondate. Lasciare una distanza controllata tra i parabordi se si prevedono movimenti termici o flessioni. Non forzare i giunti di testa.

Tabella di verifica pre-installazione (uso in loco)

Metodi di correzione: pacchetti hardware e quando utilizzarli

Selezionare un metodo di fissaggio in base al tipo di substrato, alla capacità di tenuta e al movimento. La maggior parte delle installazioni utilizza sistemi a bullone passante, ad ancoraggio/incasso o a binario. L'utilizzo della categoria sbagliata causa guasti. L'obiettivo è un pacchetto ermetico, sigillato e manutenibile.

Montaggio tramite bulloni

L'imbullonatura passante funziona quando si ha accesso posteriore. Il substrato deve sostenere il carico. Questo consente il controllo diretto della forza di serraggio. Rende la sostituzione prevedibile. Sull'acciaio, verificare che lo spessore della piastra di supporto sia adeguato. Proteggere i bordi dalla corrosione. Sul calcestruzzo, assicurarsi che il dettaglio consenta il passaggio completo.

Ancoraggi o piastre incorporate

Utilizzare ancoraggi o piastre incassate in assenza di accesso posteriore. Questa soluzione è comune per i muri di banchina ristrutturati. Seguire le istruzioni del produttore per il tipo di ancoraggio e il metodo di ancoraggio. La qualità del foro è fondamentale, soprattutto per i sistemi incollati. Il calcestruzzo degradato potrebbe richiedere un intervento di bonifica prima dell'installazione.

Binario scorrevole o configurazioni sospese

Le maree o i pontili galleggianti potrebbero richiedere spostamenti. Un parabordo con bullone fisso potrebbe non mantenere la corretta linea di contatto in questo caso. I sistemi a rotaia facilitano la manutenzione. Le configurazioni sospese consentono il movimento mantenendo l'allineamento. Questi sistemi aggiungono componenti metallici. La protezione dalla corrosione e l'ispezione sono essenziali. Assicurarsi che il percorso di movimento non pizzichi la gomma.

Inserti per strisce di fissaggio

Molti profili utilizzano una striscia di fissaggio interna. Questa distribuisce il carico e previene lo schiacciamento. I materiali più comuni includono acciaio inossidabile, alluminio o polimero rigido. La striscia deve adattarsi correttamente al profilo e allinearsi con i fori praticati. Una striscia mancante o di scarsa qualità fa sì che gli elementi di fissaggio si incastrino nella gomma.

Flusso di lavoro di installazione: marcatura, foratura, fissaggio, sigillatura

Un flusso di lavoro rigoroso riduce le rilavorazioni: marcatura, foratura, preparazione, posizionamento, serraggio e sigillatura. Errori comuni si verificano quando si inizia a forare prima che il layout sia bloccato. Non serrare prima che il parafango sia allineato. Lavorare a segmenti. Verificare prima che ogni segmento superi i controlli di base. Utilizzare metodi di sollevamento sicuri. Evitare di danneggiare i bordi in gomma con utensili affilati.

1) Posizionamento e fissaggio temporaneo

Iniziare da un punto di riferimento misurabile. Tenere il parabordo in posizione. Verificare che sia allineato con la linea di ormeggio segnata. Se si utilizza una striscia di fissaggio, inserirla ora. Verificare che sia ben aderente. Installare alcuni elementi di fissaggio temporanei per mantenere l'allineamento.

2) Foratura e preparazione del foro

Praticare i fori corrispondenti al sistema di fissaggio specificato. Mantenere i fori perpendicolari alla superficie di montaggio. Utilizzare DPI e controllare i detriti. Verificare il diametro e la profondità del foro per gli ancoraggi. Pulire accuratamente i fori dopo la foratura. Polvere e umidità riducono la capacità di tenuta.

3) Pulizia e montaggio

Pulire la superficie di montaggio e i fori. Questo garantisce l'efficacia del sigillante. Rimuovere i detriti con una spazzola e un getto d'aria. Mantenere l'area asciutta, se necessario. Se si utilizzano solventi, verificare la compatibilità con i rivestimenti. È necessaria un'interfaccia pulita per un fissaggio meccanico e una sigillatura duratura.

4) Serraggio progressivo

Serrare gli elementi di fissaggio seguendo uno schema incrociato. In questo modo il parafango si assesta in modo uniforme. Il carico viene distribuito sulla striscia di fissaggio. Utilizzare le specifiche di coppia di progetto. Non tirare a indovinare. Un serraggio eccessivo deforma la gomma; un serraggio insufficiente causa l'allentamento. Serrare gradualmente. Verificare l'allineamento dopo ogni passaggio. Se il profilo si torce o si inarca, fermarsi e correggerlo.

5) Sigillatura e finitura dei bordi

Applicare il sigillante nei punti in cui può entrare l'acqua. Sigillare attorno alle penetrazioni e ai bordi dei profili. Utilizzare un sigillante di grado marino adatto alle condizioni. Applicarlo in modo uniforme. Installare con cura i tappi terminali, se utilizzati. Evitare transizioni brusche. Un bordo ben rifinito riduce la manutenzione successiva.

Verifica e risoluzione dei problemi

L'installazione non è completa finché non si verificano allineamento, sicurezza e tenuta. Pianificare i controlli successivi in base alle condizioni operative. I controlli iniziali individuano gli errori di installazione. La nuova coppia di serraggio rileva l'assestamento dell'hardware. Le ispezioni di routine verificano allentamenti, disallineamenti o rotture. Tenere traccia delle modifiche.

Lista di controllo per l'accettazione

Verificare che la linea del parabordo corrisponda alla linea di ormeggio. Assicurarsi che le unità adiacenti mantengano gli spazi vuoti. Verificare che tutti i dispositivi di fissaggio utilizzino le rondelle e i metodi di bloccaggio corretti. Ispezionare il sigillante per una copertura completa. Verificare che le superfici in gomma non presentino tagli o danni dovuti alla movimentazione.

Temporizzazione della coppia di serraggio

La tempistica del ripristino della coppia dipende dall'hardware e dai carichi. Seguire il piano di manutenzione. Una pratica comune è il controllo dopo l'assestamento iniziale e l'attracco anticipato. Registrare la verifica della coppia e le condizioni visive. Queste note costituiscono la base per le ispezioni future.

Controlli sintomatico-causa

Diagnosticare i problemi associando i sintomi alle cause. Controllare innanzitutto l'allineamento, gli elementi di fissaggio e il sigillante. Verificare se il metodo di fissaggio è adatto al substrato. Ispezionare i dettagli delle estremità, dove spesso iniziano le lacerazioni.

Tabella di risoluzione dei problemi (uso rapido sul campo)

Conclusione

L'installazione affidabile di un parafango in gomma tipo D si basa su metodi di allineamento e fissaggio corretti. Controllare attentamente il serraggio e la sigillatura. Considerare il layout, la preparazione e il serraggio progressivo come controlli fondamentali. Pianificare un controllo di accettazione e un programma di serraggio. Registrare i risultati. In questo modo, la manutenzione rimane proattiva e si evitano riparazioni ricorrenti.
