دليل سوق واختيار واقيات الطين الهوائية

العالم الحاجز الهوائي يتوسع السوق في مجالات الشحن التجاري والطاقة البحرية والبنية التحتية للموانئ - ولكن بالنسبة لفرق المشتريات ومهندسي الموانئ، فإن المتغيرات التي تحدد ما إذا كان نظام المصد يعمل كما هو محدد هي متغيرات فنية: أي جزء من معيار ISO 17357 ينطبق، وكيف يتم حساب طاقة الرسو لفئة السفينة الفعلية، وأي تكوين يناسب سيناريو التشغيل، وما هي معايير القبول التي تؤكد الأداء قبل النشر.

نِطَاق: يتناول هذا الدليل مصدات المطاط الهوائية العائمة عالية الضغط وفقًا للمعيار ISO 17357-1:2014 والأنواع منخفضة الضغط وفقًا للمعيار ISO 17357-2، وذلك لأغراض الرسو التجاري., النقل من سفينة إلى سفينة, وأنظمة الإرساء البحرية. ولا يشمل ذلك المصدات الهيدروليكية الهوائية المستخدمة في إرساء الغواصات أو أنظمة المصدات المطاطية الصلبة الثابتة، والتي تعمل وفق آليات نقل أحمال مختلفة.

تعريفات الأداء وإطار معيار ISO 17357

المصدات الهوائية عبارة عن أجهزة أسطوانية الشكل مصنوعة من مادة مطاطية مملوءة بالهواء، تعمل على امتصاص الطاقة الحركية بين هيكل السفينة ومنصة الرسو. وتتميز بقدرتها العالية على امتصاص الطاقة مقارنةً بقوة رد الفعل: حيث ينحرف تجويف الهواء الداخلي عند الاصطدام، وينضغط، ويبدد طاقة الصدمة عبر سطح التلامس مع الهيكل. يجب أن يبقى الضغط الداخلي ضمن نطاق التشغيل المحدد، إذ أن أي انحراف في أي اتجاه يؤدي إلى تغيير كل من ناتج امتصاص الطاقة وقوة رد الفعل عن القيم المحددة في منحنى الأداء.

يُحدد جزءان من معيار ISO 17357 المواصفات. يغطي معيار ISO 17357-1:2014 مصدات المطاط الهوائية العائمة عالية الضغط، مع 50 كيلو باسكال و80 كيلو باسكال هي درجات الضغط الأولي القياسية ضمن هذه الفئة، كلاهما من درجات الضغط العالي، وليس تصنيفًا منفصلاً بين الضغط المنخفض والعالي. ينطبق معيار ISO 17357-2 على مصدات المطاط الهوائية العائمة ذات الضغط المنخفض، وهي فئة منتجات مستقلة ذات معايير أداء ومتطلبات قبول منفصلة. يُعدّ التأكد من الجزء المطبق قبل تقييم وثائق اختبار أي مورد الخطوة الأولى الضرورية في عملية الشراء.

لماذا يجب أن تحدد طاقة الرسو المحسوبة مواصفات المصدات

يُعدّ اعتبار الحجم البُعدي مؤشرًا على قدرة امتصاص الطاقة الخطأَ الأكثر خطورةً في تحديد مواصفات المصدات. إذ تتناسب طاقة الرسو تناسبًا غير خطي مع إزاحة السفينة: فسفن الشحن العملاقة وناقلات الغاز الطبيعي المسال تُولّد مستويات طاقة قد تتجاوز قدرة تصميم المصدات المُخصصة لفئات السفن الأصغر، حتى وإن بدت أبعاد المصدات المادية مناسبة. وعندما تُطبّق الفرق تصميمات من مشاريع سابقة دون إعادة حسابها للسفينة الفعلية قيد الخدمة، تكون النتيجة عادةً انحرافًا يتجاوز نطاق الأداء المُصنّف، وقوى رد فعل تتجاوز حدود تصميم هيكل الرصيف أو هيكل السفينة، وتآكلًا مُتسارعًا للغطاء الخارجي، وعمرًا تشغيليًا أقصر من المُحدد.

يتمثل المسار التصحيحي في منهجية طاقة الرسو الصادرة عن الرابطة الدولية لمعايير الملاحة البحرية (PIANC): التحقق من الكتلة الفعالة للسفينة، ووضع افتراضات سرعة اقتراب مناسبة، واختيار الحجم والتكوين بحيث تبقى الطاقة الممتصة ضمن منحنى الأداء المُصنّف. ولا تزال إرشادات PIANC لعام 2002 هي الأساس المستخدم على نطاق واسع، حيث تغطي معاملات الكتلة الفعالة، واللامركزية، ووسادة الماء، وعوامل المرونة. كما ينبغي مراجعة إرشادات PIANC WG211 المُحدّثة (2024) عندما يؤثر استجابة السفينة الراسية تحت تأثير الأحمال البيئية، أو مدى السفينة عبر حالات المد والجزر، بشكل جوهري على تصميم المصد.

تُعدّ سرعة الاقتراب أهمّ مُدخل في هذه الحسابات، إذ تتطلّب القيم النهائية سجلات الرسو المحلية، وبروتوكولات مساعدة القاطرات، وتصنيف تعرّض الموقع. ويُعتبر تقدير سرعة الاقتراب المرجعي للسفن الكبيرة في ظلّ ظروف مُحكمة، والذي يتراوح بين 0.10 و0.30 متر/ثانية، تقديرًا أوليًا معقولًا، ولكن لا ينبغي استخدامه كبديل عن البيانات الخاصة بالموقع في المواصفات النهائية.

متغيرات الطلب في السوق العالمية وتوقعات النمو

يتزايد الطلب على المصدات الهوائية في قطاعات الشحن التجاري والطاقة البحرية والبنية التحتية للموانئ، مع اختلاف تقديرات السوق المنشورة بشكل كبير حسب تعريف النطاق والمنهجية.

تتباين التقديرات لأن بعض التقارير تغطي فقط مصدات الرياح العائمة، بينما تجمع تقارير أخرى فئات أوسع من مصدات السفن. ينبغي التحقق من أي رقم يُستخدم في التخطيط ومقارنته بافتراضات نطاق المصدر. تظهر أربعة عوامل هيكلية بشكل متسق في جميع التحليلات المتاحة:

• تصعيد على مستوى الأسطول: إن التحول المستمر إلى فئات سفن ULCV و New Panamax و LNG يزيد من طاقة الرسو لكل عملية إرساء، مما يؤدي إلى زيادة الطلب على الاستبدال وإعادة المعايرة في المحطات التي تتعامل مع السفن الأكبر حجماً.
• توسيع البنية التحتية للموانئ: تُولد مشاريع الإنشاءات الجديدة ومشاريع توسيع القدرات في جميع أنحاء منطقة آسيا والمحيط الهادئ والشرق الأوسط وأفريقيا طلبًا أساسيًا على تركيب أنظمة المصدات المتوافقة مع معايير ISO.
• عمليات الطاقة البحرية: تتطلب وحدات FPSO ومحطات نقل الغاز الطبيعي المسال مصدات مصممة لتحمل الأحمال البيئية المستدامة؛ ويُعد انخفاض قوة رد الفعل للأنظمة الهوائية أمرًا بالغ الأهمية حيث تتم إدارة هوامش الهيكل أو المنصة بشكل دقيق.
• معايير الشراء المتوافقة مع معايير المنظمة الدولية للمقاييس (ISO): أصبح الامتثال لمعيار ISO 17357 بشكل متزايد شرطًا أساسيًا في مواصفات المناقصات التجارية للموانئ، وعمليات نقل البضائع من سفينة إلى أخرى، ومحطات المنصات البحرية حيث يكون اختبار الطرف الثالث وبيانات القبول القابلة للتتبع إلزاميًا.

سيناريوهات التطبيق واختيار التكوين

تتطلب حالات الاستخدام الرئيسية الثلاث متطلبات متميزة فيما يتعلق بقدرة امتصاص الطاقة، وحماية السطح، ومرونة النشر:

في عمليات نقل البضائع من سفينة إلى أخرى، يجب أن يحافظ الحاجز الواقي على تلامس ثابت مع هيكل السفينة في ظل اختلاف ارتفاعها الحر طوال دورة نقل البضائع - فمع ارتفاع السفينة المحملة وهبوط السفينة المستقبلة، تتغير الارتفاعات النسبية لهيكليهما باستمرار. قد يفقد الحاجز الواقي المصمم فقط وفقًا لهندسة التلامس الأولية ثباته أثناء العملية، ولهذا السبب يُعد نطاق اختلاف الارتفاع الحر عنصرًا أساسيًا في مراجعة الرسومات لدينا. فهو يحدد بشكل مباشر قطر الحاجز الواقي المطلوب وتكوين الحبال، وغالبًا ما يكون غائبًا عن نطاقات الشراء الأولية.

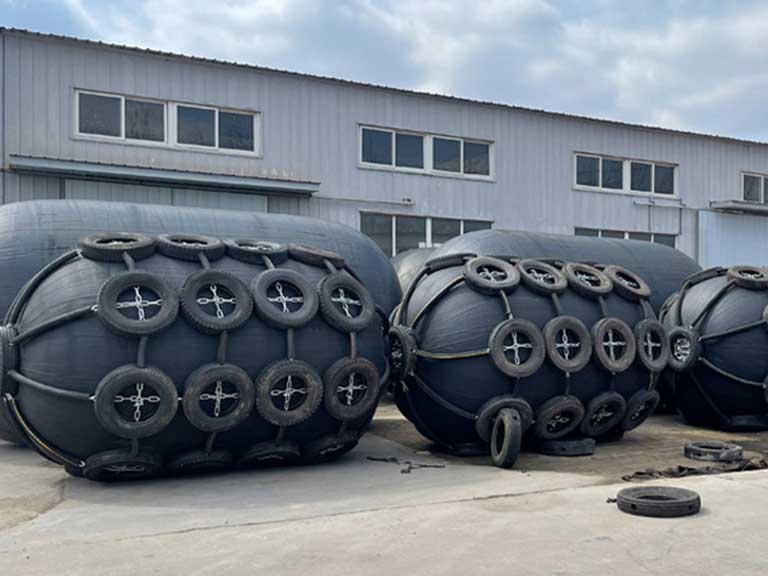

بالنسبة لتطبيقات السفن إلى الرصيف في المحطات التجارية عالية التردد، فإن تكوينات شبكة سلسلة الإطارات توزع تآكل الغطاء الخارجي بشكل أكثر تجانسًا تحت التلامس المتكرر مع الهيكل مقارنة ببدائل شبكة الحبل؛ ويعتمد الاختيار المناسب على تردد الرسو وحساسية طلاء الهيكل.

معايير القبول والتحقق من المشتريات وفقًا لمعيار ISO 17357

ينبغي تحديد معايير القبول قبل تقديم الطلب. تتضمن قائمة التحقق أدناه عناصر التحقق الرئيسية لمصدات المطاط الهوائية العائمة عالية الضغط وفقًا للمعيار ISO 17357-1:

يُعدّ تقرير اختبار المصنع وشهادة التصنيف الصادرة عن جهة خارجية وثيقتين منفصلتين تؤكدان أمورًا مختلفة؛ إذ يغطي الأول بيانات الأداء، بينما يغطي الثاني الامتثال للعمليات ونظام الجودة. ويجب أن يكون كلاهما جزءًا من سجل التسليم.

الصيانة، العمر الافتراضي، وتكلفة الملكية الإجمالية

في المشاريع التي لا يشمل جدول الفحص الموثق فيها مراقبة الضغط، نلاحظ عادةً تدهورًا في الأداء قبل انتهاء العمر التشغيلي المُقدّر. ويبقى فقدان الضغط التدريجي الناتج عن الثقوب الدقيقة أو تسرب الصمامات غير مكتشف حتى ظهور تشوه مرئي في الرصيف، وعندها يكون الحاجز قد تجاوز بالفعل نطاق أدائه المُقدّر. للاطلاع على إجراءات الفحص وجدولته بالتفصيل، يُرجى الرجوع إلى... صيانة المصدات الهوائية دليل. تشمل تكلفة الملكية الإجمالية الشراء الأولي، ومراقبة الضغط، والفحص الدوري، وصيانة الملحقات، واستبدال الهيكل الخارجي في نهاية المطاف - ويتزايد عبء الصيانة هذا مع تكرار الرسو وشدة الظروف البيئية بطرق يتم التقليل من شأنها باستمرار في مرحلة الشراء. يجب وضع جدول زمني لفحص الضغط مُعاير وفقًا لظروف التشغيل عند بدء التشغيل، وليس تركه للممارسة العشوائية.

تختلف خطط العمر التشغيلي باختلاف الظروف. يُعتبر تقدير 8-10 سنوات معيارًا متحفظًا في عمليات الشراء التجارية؛ بينما يشير بعض المصنّعين إلى 10-15 عامًا في ظل ظروف مواتية مع صيانة ضغط ثابتة، وانخفاض التعرض للأشعة فوق البنفسجية/الأوزون، وتكرار معتدل للرسو. يجب أن يتوافق افتراض التخطيط المناسب مع برنامج الفحص والصيانة الفعلي - دليلنا المخصص لذلك. عمر واقيات الطين الهوائية يغطي هذا النظام كامل نطاق المتغيرات التي تؤثر على مدة الخدمة. يقلل نظام مراقبة الضغط المدعوم بتقنية إنترنت الأشياء - والذي يتضمن أجهزة استشعار مدمجة مع إمكانية نقل البيانات عن بُعد - من مخاطر التدهور غير المكتشف في المحطات عالية التردد، وتعتمد فعالية التكلفة على حجم الرسو، والكوادر الفنية المتاحة، وهيكل ميزانية الصيانة.

سير عمل اختيار المصدات: من تفاصيل السفينة إلى التشغيل

تُنتج كل خطوة مخرجات قابلة للتحقق تُصبح جزءًا من سجل المشروع. للاطلاع على جداول المقاسات الخاصة بكل منتج والحسابات التفصيلية خطوة بخطوة، يُرجى مراجعة دليلنا حول اختيار واقي الطين الهوائي المناسب من يوكوهاما.

1. تأكيد فئة السفن والإزاحة الفعالة — بما في ذلك مجموعة السفن الكاملة وأي توسعات مخططة في الطاقة الاستيعابية.
2. حساب طاقة الإرساء التصميمية — خط الأساس PIANC 2002؛ راجع WG211 (2024) حيث تؤثر ظروف السفينة الراسية أو نطاق المد والجزر على التصميم.
3. حدد السيناريو التشغيلي — STS، من السفينة إلى الرصيف، أو في عرض البحر؛ وهذا ما يحدد متطلبات التكوين والملحقات.
4. حدد درجة الضغط وحجم الرفرف — التأكد من أن امتصاص الطاقة عند 50 كيلو باسكال أو 80 كيلو باسكال يغطي طاقة رسو التصميم بهامش كافٍ.
5. تحقق من قوة رد الفعل وحدود ضغط الهيكل — التحقق من كل من سعة هيكل الرصيف وتحمل ضغط بدن السفينة.
6. اختر تكوين الشبكة أو الحمالة — بناءً على السيناريو، والتعرض للتآكل، ونطاق تغير الارتفاع الحر.
7. تأكيد الشهادة ونطاق الملحقات — الجزء المطبق وفقًا لمعايير ISO، وشهادة جهة التصنيف، ونطاق تسليم الملحقات بالكامل.
8. حدد جدول فحص الضغط — اختبار التشغيل، وفترات الفحص الدورية، ومعايير فحص الغطاء الخارجي قبل النشر الأول.

الخطوتان 2 و 5 هما المكان الذي تحدث فيه أخطاء المواصفات الأكثر أهمية في الممارسة العملية؛ هاتان النقطتان هما محور مراجعتنا للرسم قبل تأكيد أي تكوين.

الخاتمة

يُعزى نمو سوق مصدات السفن الهوائية إلى زيادة فئات السفن، والاستثمار في البنية التحتية للموانئ، وتوسع الطاقة البحرية، ومعايير الشراء المتوافقة مع معايير المنظمة الدولية للمقاييس (ISO). ومع ذلك، فإن الأداء الجيد في هذا السوق يعتمد على دقة المواصفات على مستوى المشروع، ولا سيما التحقق من حسابات طاقة الرسو، وتحديد أجزاء ISO بشكل صحيح، ووضع معايير القبول قبل تقديم الطلب.

بحسب خبرتنا، فإنّ أكثر ثغرتين في المواصفات تتطلبان تصحيحاً عند مراجعة الرسومات هما افتراضات سرعة الاقتراب التي لم يتم التحقق منها في ظروف الموقع، واختيار درجات الضغط بناءً على الأبعاد بدلاً من التحقق من صحة منحنى الأداء. ويمكن حل هاتين الثغرتين بسهولة في المراحل الأولى من تحديد نطاق العمل.

شارك تفاصيل سفينتك، وحسابات طاقة رسو السفينة، وسيناريو التشغيل، ومتطلبات الفحص مع فريقنا - سنتفق على مدى قابلية تطبيق معايير ISO، والتكوين، ومعايير القبول قبل تأكيد التوصية.
