A garde-boue remplis de mousse Il s'agit d'un dispositif de protection marine qui utilise un noyau en mousse à cellules fermées solide pour absorber l'énergie d'accostage. Il protège les navires, les quais et les plateformes offshore des dommages causés par les collisions lors des opérations d'amarrage et d'accostage.
Contrairement aux défenses pneumatiques, les défenses en mousse sont increvables et indégonflables. Même en cas de coupure ou de déchirure de la couche extérieure, le noyau en mousse à cellules fermées conserve sa flottabilité et continue de remplir sa fonction. C'est ce qui fait des défenses en mousse l'un des systèmes de protection les plus fiables du secteur maritime.

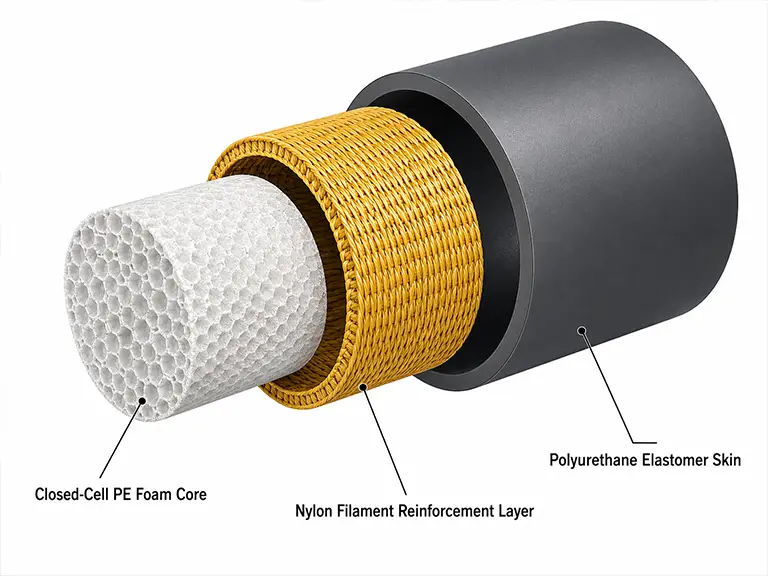

Comment est fabriqué un garde-boue en mousse
Chaque pare-chocs en mousse est composé de trois couches. Chaque couche remplit une fonction technique spécifique.
Mousse de base
Le noyau est composé de polyéthylène (PE) à cellules fermées ou de mousse EVA. Des blocs de mousse individuels sont thermolaqués sous pression pour former un corps solide unique. Ce procédé élimine les espaces d'air internes et crée une structure uniforme d'absorption d'énergie.
La structure à cellules fermées garantit l'étanchéité indépendante de chaque cellule de mousse. L'eau ne peut donc pas pénétrer à travers le noyau, même en cas de perforation de l'enveloppe extérieure. La densité du noyau varie généralement de 58 à 70 kg/m³. Une mousse plus dense offre une meilleure absorption d'énergie, mais augmente le poids total.
Chez Zhonghaihang, nos âmes en mousse sont fabriquées par lamination thermique de précision. Chaque âme est soumise à un test de compression avant application du revêtement afin de vérifier que l'absorption d'énergie est conforme aux spécifications de conception.
Couche de fibres de renforcement
Une couche de filament de nylon haute résistance est intégrée entre le noyau en mousse et le revêtement extérieur. Ce renfort assure l'intégrité structurelle et empêche le décollement du revêtement sous l'effet de chocs répétés.
Le renforcement standard utilise une fibre de nylon 2520 deniers avec une résistance à la traction de ≥230 N. Pour les applications à usage extrême, un renforcement en Kevlar™ est disponible.
peau externe
La couche extérieure est un revêtement en élastomère de polyuréthane appliqué par pulvérisation. Elle protège le noyau en mousse des rayons UV, de l'eau salée, des produits chimiques et de l'abrasion mécanique.
Les principales caractéristiques du revêtement comprennent une dureté de 75 à 95 Shore A, une résistance à la déchirure supérieure à 52 N/mm et une plage de températures de fonctionnement de -40 °C à +60 °C. La surface non marquante empêche le transfert de peinture sur les coques des navires, une exigence essentielle pour les navires de croisière et les bâtiments militaires.
Caractéristiques de performance
Les défenses en mousse sont conçues pour se comprimer jusqu'à 60% de leur diamètre initial tout en absorbant l'énergie d'accostage. Après compression, une défense correctement fabriquée reprend sa forme initiale à au moins 90% de son diamètre initial en 24 heures.
Absorption d'énergie et force de réaction
Les pare-chocs en mousse offrent une absorption d'énergie élevée avec une force de réaction relativement faible. Un pare-chocs de 2 mètres de diamètre peut absorber entre 100 et 500 kNm selon sa longueur et la densité de la mousse. Les forces de réaction sont généralement de 20 à 30 % inférieures à celles des systèmes de pare-chocs en caoutchouc comparables.
Cette combinaison est cruciale pour les ingénieurs portuaires. Une force de réaction plus faible réduit les contraintes sur la structure du quai. Une meilleure absorption d'énergie assure une protection accrue du navire. Il en résulte une réduction des coûts de maintenance, tant pour le quai que pour le navire.

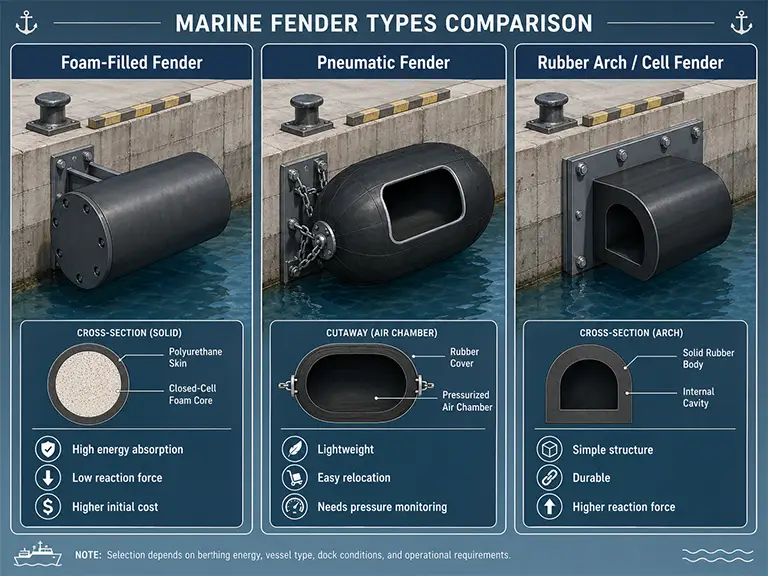

Comparaison des performances : mousse, pneumatique et caoutchouc
| Fonctionnalité | Garde-boue en mousse | Aile pneumatique | Garde-boue en caoutchouc |
|---|---|---|---|
| Absorption d'énergie | Haut | Haut | Moyen à élevé |
| Force de réaction | Faible | Faible | Moyen à élevé |
| Risque de perforation | Aucun (noyau solide) | Oui (gonflé à l'air) | Aucun (solide) |
| Entretien | Minime | Contrôles réguliers de la pression | Minime |
| Poids | Moyen | Lumière | Lourd |
| Idéal pour | Postes d'amarrage fixes, ports à marée, terminaux de croisière | Transferts STS, coques courbes | Murs de quai fixes, postes d'amarrage à haute fréquence |
| Marquage de la coque | Non marqué | Non marqué | Peut marquer les coques |
| Flottabilité en cas de dommages | Maintenu | Perdu en cas de perforation | Éviers |
Chaque type de défense a son application optimale. Les défenses en mousse excellent dans les postes d'amarrage fixes soumis à d'importantes marées, les terminaux de croisière et navals nécessitant un contact non marquant, et les plateformes offshore exigeant une protection sans entretien. Défenses pneumatiques demeure le choix privilégié pour les opérations de transfert navire-navire (STS) où l'adaptation à la courbure de la coque est essentielle. Défenses en caoutchouc sont rentables pour les postes d'amarrage de marchandises générales à haute fréquence.
Zhonghaihang fabrique les trois types de défenses. Notre équipe d'ingénieurs peut vous recommander la solution la mieux adaptée à la taille de votre navire, à la configuration de votre poste d'amarrage et à vos conditions d'exploitation. Contactez nous pour une analyse détaillée du choix des ailes.
Normes et essais industriels
La conception et les essais des défenses en mousse suivent les normes internationales établies.
- PIANC WG211 (2024)L'Association mondiale des infrastructures de transport fluvial (WWTI) a publié des recommandations actualisées concernant la conception des systèmes de défense. Celles-ci portent sur le calcul de l'absorption d'énergie, les limites des forces de réaction et les protocoles d'essai. La PIANC recommande une pression de coque inférieure à 200 kN/m² pour la plupart des types de navires.
- ASTM F2192 : Méthode d'essai normalisée pour la détermination de l'énergie d'accostage et de la force de réaction. Elle définit la manière dont les essais de compression doivent être menés et rapportés.
- ASTM D2240 : Norme de mesure de la dureté du polyuréthane (duromètre Shore A).
- Spécifications de la marine américaine : Les pare-chocs en mousse de qualité militaire sont fabriqués conformément aux exigences de la norme UFGS 35 59 13.17. Celle-ci spécifie une absorption d'énergie minimale à la compression (60%), un rebond après 24 heures jusqu'à 90% du diamètre d'origine et une vérification par un inspecteur ABS avant expédition.
Les défenses en mousse Zhonghaihang sont fabriquées selon la norme de gestion de la qualité ISO 9001 et sont certifiées CCS, BV et ABS. Tous les lots de production sont soumis à des tests de compression conformément aux directives PIANC avant expédition.
Comment choisir le bon garde-boue en mousse
Le choix d'un pare-battage en mousse commence par le calcul de votre énergie d'accostage. La formule standard PIANC est la suivante :
E = 0,5 × M × V² × Ce × Cm × Cs × Cc
Où M représente le déplacement du navire, V la vitesse d'approche et les facteurs C tiennent compte de l'excentricité, de la masse virtuelle, de la souplesse et de la configuration du poste d'amarrage.
Une fois l'énergie d'absorption requise déterminée, choisissez un pare-battage adapté. Les principaux critères de sélection sont le déplacement et la vitesse d'approche du navire, l'amplitude des marées au poste d'amarrage (les pare-battages en mousse offrent des performances constantes quelles que soient les variations de marée), le type de poste d'amarrage (sur pilotis, sur mur de soutènement, ponton flottant) et l'espace disponible pour l'installation.
Configurations courantes des défenses en mousse
Les défenses en mousse se déclinent en plusieurs formes. Les défenses cylindriques sont les plus courantes et conviennent à la plupart des types de postes d'amarrage. Les défenses rectangulaires ou en forme de bloc optimisent la surface de contact avec les quais plats. Les défenses sphériques sont idéales pour la protection des angles et des impacts multidirectionnels. Des formes sur mesure peuvent être conçues pour des applications spécifiques.
Les longueurs standard varient de 1 000 mm à 9 000 mm. Les diamètres varient de 300 mm à 4 500 mm. La gamme de garde-boues en mousse de Zhonghaihang couvre l'ensemble des dimensions standard et sur mesure.
Méthodes d'installation
Les garde-boues en mousse peuvent être montés de trois manières principales.
- Chaîne suspendue : Le pare-battage est suspendu à la façade du quai par des chaînes d'ancrage. C'est la méthode la plus courante pour les postes d'amarrage soumis à d'importantes marées. Le pare-battage ajuste sa position en fonction des variations du niveau de l'eau.
- Boulonné/encastré : Le pare-battage est fixé directement à la structure du quai à l'aide d'équerres en acier. Ce système convient aux postes d'amarrage où les variations de marée sont minimes et où le navire accoste toujours dans la même zone.
- Flottant librement : Le pare-battage flotte librement à la surface de l'eau, retenu par une corde ou une chaîne. Il est utilisé pour la protection temporaire, les plateformes offshore et les zones de construction.

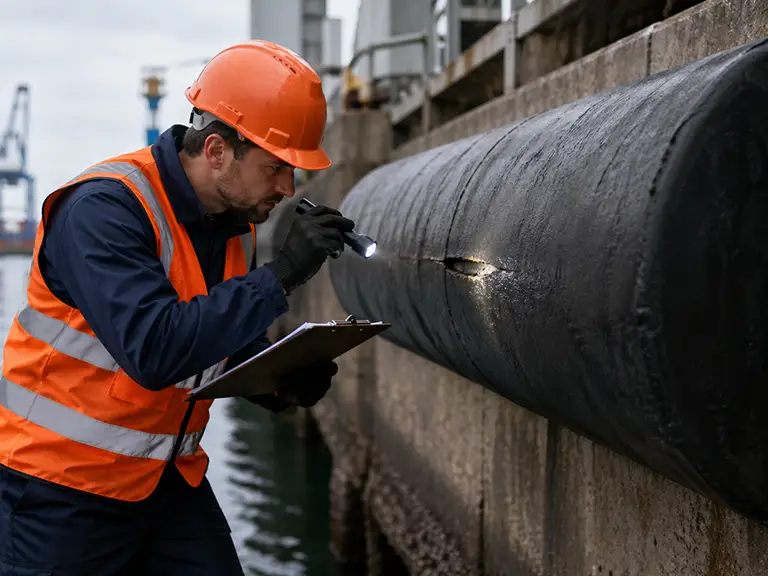

Maintenance et durée de vie
A garde-boue en mousse bien entretenu Sa durée de vie est de 10 à 15 ans dans des conditions portuaires typiques.
L'entretien courant est minimal comparé aux défenses pneumatiques, qui nécessitent un contrôle régulier de la pression. Il est recommandé de procéder à une inspection tous les 12 mois en conditions normales et tous les 6 mois en environnements difficiles (circulation dense, températures extrêmes ou exposition aux hydrocarbures).
Lors de chaque inspection, vérifiez : coupures, entailles ou déchirures dans le revêtement en polyuréthane ; déformation ou compression permanente du noyau en mousse ; corrosion des fixations de la chaîne et des éléments de montage ; et dégradation due aux UV ou fissuration de la surface extérieure.
Si le revêtement est endommagé mais que l'âme en mousse est intacte, le garde-boue peut continuer à être utilisé. Cependant, prévoyez une réparation du revêtement pour éviter les infiltrations d'eau à long terme. Remplacez le garde-boue si l'âme en mousse présente une déformation permanente supérieure à 10% de son diamètre d'origine.
Questions fréquemment posées
Quelle est la différence entre un garde-boue en mousse et un garde-boue pneumatique ?
Quelle quantité d'énergie un pare-chocs en mousse peut-il absorber ?
Les pare-chocs en mousse répondent-ils aux spécifications militaires ?
Combien de temps durent les pare-chocs en mousse ?
Les pare-chocs en mousse ne laissent-ils pas de traces ?
Les pare-chocs en mousse sont-ils efficaces par températures extrêmes ?
