لا يُحدد سعر الوسادة الهوائية المستخدمة في إطلاق السفن بناءً على الوزن أو بسعر ثابت للوحدة، بل يُحسب بناءً على مساحة سطح الوسادة الهوائية، والتي تُحدد بدورها بالقطر والطول الفعال وعدد طبقات الحبل. إن فهم هذه الحسابات يُمكّن من إجراء مقارنة دقيقة بين الموردين، بدلاً من الاعتماد على رقم قابل للتغيير بمجرد بدء المراجعة الهندسية.
نحن نقدم خدمات مخصصة الوسائد الهوائية البحرية يُستخدم هذا الدليل في عمليات إطلاق السفن، وسحبها من الأحواض، وعمليات الرفع البحرية. ويتناول كيفية حساب سعر الوسادة الهوائية، والمتغيرات التي تؤثر على التكلفة، والمعطيات اللازمة للحصول على عرض سعر موثوق وجاهز للتنفيذ.
كيفية حساب سعر الوسادة الهوائية لإطلاق السفن
يُحدد سعر الوسادة الهوائية المستخدمة في إطلاق السفن بناءً على مساحة السطح، باستخدام الصيغة التالية:
S = π × D × (D + Le) × N
حيث D هو القطر الخارجي بالأمتار، وLe هو الطول الأسطواني الفعال باستثناء أطراف المخروط بالأمتار، وN هو عدد طبقات أسلاك الإطار الاصطناعية. اضرب مساحة السطح هذه في سعر الوحدة للحصول على سعر الوحدة.
يتراوح سعر الوحدة السطحية عادةً بين 4 و8 دولارات أمريكية للمتر المربع لدى المصنّعين المعتمدين. ويعكس هذا التفاوت جودة مادة الحبل ونطاق الاعتماد، وليس هامش الربح فقط.
أمثلة محلولة
مثالان عمليان يستخدمان نفس الشكل الهندسي ولكن بعدد طبقات مختلف:
- 1.5 متر × 15 متر، 4 طبقات: المساحة = π × 1.5 × 16.5 × 4 ≈ 311 متر مربع ← بسعر 6 دولارات أمريكية/متر مربع ≈ 1866 دولارًا أمريكيًا للوحدة
- 1.5 متر × 15 متر، 6 طبقات: المساحة = π × 1.5 × 16.5 × 6 ≈ 466 متر مربع ← بسعر 6 دولارات أمريكية/متر مربع ≈ 2796 دولارًا أمريكيًا للوحدة
عدد الطبقات - وليس الأبعاد الكلية - هو العامل الرئيسي في تحديد التكلفة بين المواصفات. عند اختلاف عرضي موردين لنفس المقاس المحدد، تحقق من تطابق عدد الطبقات ومواصفات السلك وطوله الفعلي. انخفاض سعر القطعة الواحدة دون تطابق مؤكد في المواصفات ليس توفيرًا، بل هو تغيير غير موثق في المواصفات.
جدول الأسعار المرجعية
يوضح الجدول أدناه تطبيق الصيغة على المواصفات الشائعة بسعر يتراوح بين 4 و8 دولارات أمريكية للمتر المربع. هذه تقديرات مرجعية، وتعتمد الأسعار الفعلية على نوع المادة ونطاق الشهادات والملحقات.
| المواصفات | القطر | الطول الفعال | الطبقات | مساحة السطح | التكلفة التقديرية للوحدة |
|---|---|---|---|---|---|
| وعاء صغير / خفيف | 1.0 متر | 10 أمتار | 4 | ≈ 138 م² | 553-1106 دولار أمريكي |
| قياسي | 1.5 متر | 15 متر | 4 | ≈ 311 م² | 1244–2488 دولارًا أمريكيًا |
| الوزن المتوسط | 1.5 متر | 18 متر | 6 | ≈ 551 م² | 2206–4412 دولار أمريكي |
| ثقيل | 2.0 متر | 18 متر | 6 | ≈ 754 م² | 3,016–6,032 دولار أمريكي |
| السفن الكبيرة | 2.0 متر | 20 متراً | 8 | ≈ 1,106 م² | 4,422–8,845 دولار أمريكي |
عند مقارنة عروض الأسعار، نتحقق من حساب مساحة السطح ومواصفات الطبقات مقابل متطلبات حمولة السفينة قبل تأكيد أي تكوين.
المتغيرات الأربعة التي تحدد التكلفة الإجمالية للمشروع
تعتمد التكلفة الإجمالية للمشروع على أربعة متغيرات. يجب تأكيدها معًا - فتعديل أحدها عادةً ما يؤثر على المتغيرات الأخرى.
عدد الطبقات
يُحدد عدد الطبقات بناءً على وزن إطلاق السفينة وشكل هيكلها، وليس بناءً على الميزانية. اختيار عدد طبقات أقل مما تتطلبه حسابات الحمولة يُعد خطأً في المواصفات، وليس تخفيضًا في التكلفة. زيادة عدد الطبقات من 4 إلى 6 طبقات على نفس الشكل الهندسي تزيد مساحة السطح - وتكلفة الوحدة - بمقدار 50% تقريبًا.
القطر والطول الفعال
يؤثر القطر والطول الفعال على كل من مساحة السطح وتوزيع الحمل لكل متر من منطقة تلامس الهيكل. تناسب الأقطار الأكبر أشكال الهياكل ذات المقاطع المسطحة المحدودة للعارضة. كما أنها تقلل الكمية المطلوبة من خلال توزيع الحمل بشكل أكثر فعالية.
كمية
تُعدّ الكمية المطلوبة أكبر متغير في تكلفة معظم المشاريع. ولا يمكن تقديرها من طول هيكل السفينة فقط، بل يتطلب الأمر حسابًا دقيقًا للحمولة، وهو ما سيتم تناوله في القسم التالي.
نطاق الشهادة
تزيد نطاق الشهادة من تكلفة الوحدة. تتطلب شهادة الطرف الثالث من BV أو ABS أو CCS أو LR إمكانية تتبع المواد، واختبار الدفعات، والتفتيش بحضور شاهد - وكل ذلك يتم ترتيبه قبل بدء الإنتاج.
عند مراجعة نطاق المشروع، نتأكد من جميع المتغيرات الأربعة قبل تقديم توصية بشأن التكوين. تغيير أي منها يؤثر على كل من تكلفة الوحدة والكمية المطلوبة.
اختيار النوع وآثاره على التكلفة
تختلف أنواع الوسائد الهوائية باختلاف عدد طبقات الحبل وقدرة التحمل الناتجة لكل متر طولي. وتختلف أنظمة التسمية باختلاف الشركات المصنعة، حيث تُستخدم رموز مثل QP/QG/QS، وSS-3 إلى SS-6، وغيرها. ويُحدد عدد الطبقات وقدرة التحمل المُثبتة بالاختبار لكل متر اختيار الوسادة وتكلفتها، بغض النظر عن نظام التسمية.
| النوع | طبقات الحبل | سعة التحميل / متر (إرشادي) | الآثار المترتبة على التكلفة |
|---|---|---|---|
| عادي | 3-5 طبقات | ~10–20 طن/م | أصغر مساحة سطحية؛ مناسبة للسفن الصغيرة والصنادل |
| قدرة تحمل عالية | 6-8 طبقات | ~20–35 طن/م | متوسط المدى؛ يغطي معظم عمليات إطلاق ناقلات النفط وسفن الشحن |
| قدرة تحمل فائقة الارتفاع | أكثر من 9 طبقات | ~35–50+ طن/م | أعلى تكلفة للوحدة؛ مطلوبة لفئات السفن الكبيرة أو الثقيلة |
تتأثر سعة الحمولة لكل متر بقطر الوسادة الهوائية وضغط نفخها. القيم المذكورة أعلاه هي نطاقات تخطيطية استرشادية. يجب الحصول على السعة المؤكدة لمنتج معين من تقرير اختبار الشركة المصنعة.
عند اختيار نوع معين، نبدأ بوزن إطلاق السفينة وسعة الحمولة المطلوبة لكل متر. ثم نتحقق مما إذا كانت الكمية الناتجة مناسبة لهندسة الموقع. عندما تحد قيود الموقع من عدد الوسائد الهوائية التي يمكن وضعها، قد يلزم اختيار نوع أكبر، حيث يختلف هامش الحمولة المطلوب باختلاف الموقع. طرق إطلاق السفن.

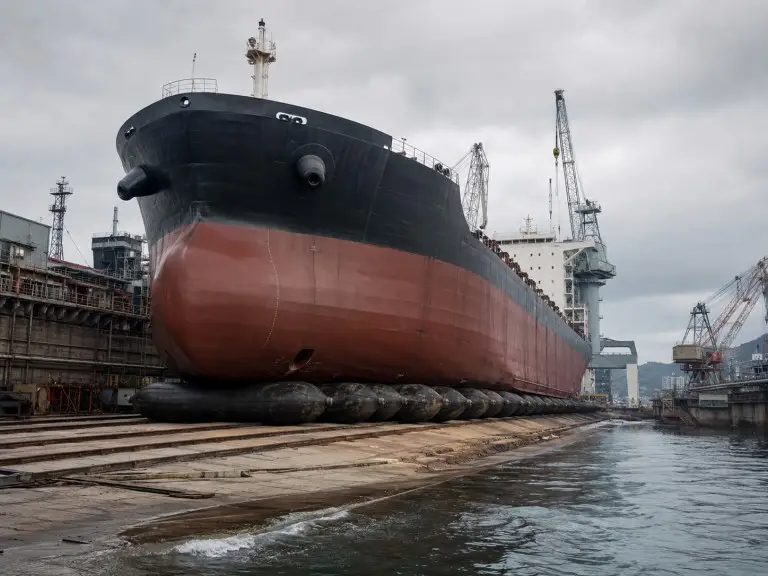

كيف تؤثر الكمية على إجمالي ميزانية المشروع
تُعدّ الكمية المتغير الأكثر استهانة في تكلفة شراء الوسائد الهوائية. ويتم حسابها باستخدام معادلة ISO 17682:2013.
N = K₁ × Q × g / (Cb × R × Ld)
حيث K₁ هو معامل التوزيع (≥ 1.2)، وQ هو وزن إطلاق السفينة بالطن، وg = 9.8 م/ث²، وCb هو معامل كتلة الهيكل، وR هي قدرة التحمل المسموح بها لكل متر بالكيلو نيوتن/م، وLd هو طول التلامس الفعال بين قاع الهيكل والوسائد الهوائية بالأمتار.

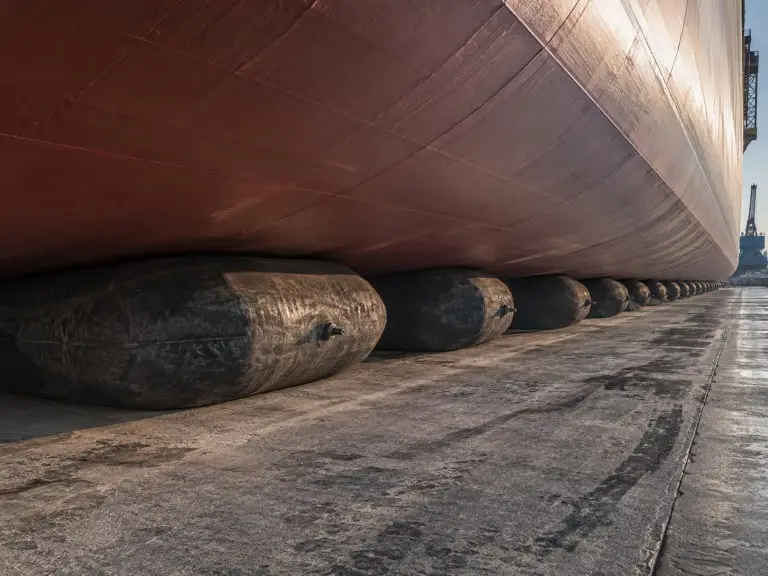

معامل الحجب وطول التلامس
يؤثر كل من معامل الكتلة (Cb) وطول الهيكل (Ld) على عدد الوحدات المطلوبة. فزيادة معامل الكتلة تعني زيادة طول الهيكل الذي يوفر مساحة تلامس قابلة للاستخدام، مما يقلل العدد المطلوب. ولا يمثل Ld الطول الإجمالي للسفينة. بالنسبة للهياكل ذات الشكل V، تكون منطقة التلامس الفعالة مع العارضة المسطحة أقصر مما يوحي به الطول الإجمالي للهيكل. وقد يلزم استخدام وحدات أكثر أو قطر أكبر للحفاظ على ضغط التلامس ضمن حد 0.12 ميجا باسكال - إذ أن تجاوز هذا الحد يُدخل... مخاطر إطلاق السفن وهذا يؤثر على كل من التكلفة والجدول الزمني.
أي تقدير للكمية يعتمد على طول الهيكل فقط سيحتاج إلى مراجعة بمجرد تأكيد المعايير الهندسية. نقوم بإجراء حساب الكمية وفقًا لمعيار ISO 17682 كجزء من كل مراجعة لنطاق العمل قبل تقديم عرض السعر النهائي.
نطاق الشهادة وتأثيره على السعر المُقتبس
معياران يحكمان وسادة هوائية لإطلاق السفن مشاريع. وهي تغطي نطاقات مختلفة.
ISO 14409:2011 — معيار المنتج
المعيار الدولي ISO 14409:2011 هو معيار المنتج. ويشمل مواد الوسائد الهوائية وأبعادها وطرق اختبارها ووضع العلامات عليها. يجب التأكد من المطابقة من خلال تقرير اختبار النوع المقدم من الشركة المصنعة. يتضمن ذلك نتائج اختبار الانفجار مقابل الحد الأدنى لضغط الانفجار لنوع المنتج وحجمه. يجب أن يُستقى هامش الأمان المُحقق من تقرير الاختبار، وليس من بيان عام من المورد.
ISO 17682:2013 — معيار المنهجية
المعيار ISO 17682:2013 هو معيار المنهجية. ويغطي حساب كمية الوسائد الهوائية، وترتيبها، ومتطلبات المنحدر، وقوة السحب، والإجراءات، والسلامة. ويضمن الرجوع إلى ISO 17682 في مواصفات المشروع ما يلي: خطة الإطلاق ليس منتج الوسادة الهوائية فقط هو الذي تم تصميمه وفقًا لمعيار محدد.
شهادة من طرف ثالث
طرف ثالث جمعية التصنيف يجب تأكيد الحصول على الشهادة - سواءً كانت BV أو ABS أو CCS أو LR - عند تقديم الطلب. لا يمكن ترتيب تتبع المواد أو إجراء فحص بحضور الشهود بعد بدء الإنتاج. نتفق على نطاق الشهادة كجزء من مراجعة كل طلب مبدئي.
قائمة التحقق من الاستفسار: ما يجب تقديمه للحصول على عرض سعر بمستوى المواصفات
يتطلب الحصول على عرض سعر دقيق سبعة مدخلات:
- وزن إطلاق السفينة (بالأطنان) — وقت الإطلاق، وليس الإزاحة المحملة بالتصميم
- معامل كتلة الهيكل (Cb) — من وثائق التصميم أو مخطط الخطوط
- طول التلامس الفعال للهيكل (Ld) — أو الأبعاد الكلية للهيكل ووصف شكله إذا كان Ld غير معروف
- ظروف منحدر الإطلاق والأرض — زاوية الميل ونوع السطح (رمل، حصى، طمي، خرسانة)
- قطر الوسادة الهوائية المطلوب — أو عرض الهيكل عند العارضة إذا لم يتم تحديده بعد
- متطلبات الحصول على الشهادة — الامتثال لمعيار ISO 14409:2011 وهيئة التصنيف المفضلة إن وجدت
- عدد عمليات الإطلاق المخطط لها يؤثر ذلك على سمك الطبقة المطاطية الخارجية، ودرجة إمكانية إعادة الاستخدام، والنقطة التي ستحتاج عندها إلى سفينة إصلاح تقوم بإطلاق الوسائد الهوائية
باستخدام هذه المدخلات، نؤكد النوع ومساحة السطح والكمية المطلوبة في دورة مراجعة واحدة ونقدم عرض أسعار جاهز للمشروع.
الخاتمة
يبدأ تسعير الوسائد الهوائية المستخدمة في إطلاق السفن بحساب مساحة السطح، مُقاسةً بالقطر والطول الفعال وعدد الطبقات، ثم تُضرب في سعر الوحدة. وتتأثر التكلفة الإجمالية للمشروع بالكمية المطلوبة ونطاق الاعتماد. ونادرًا ما يجتاز السعر المنخفض للوحدة، المُستند إلى عدد أقل من الطبقات أو استخدام حبال ذات جودة أقل، مراجعة المهندسين. وعادةً ما تُلغي الوحدات الإضافية اللازمة لمطابقة هامش الحمولة أي توفير.
بحسب خبرتنا، فإنّ المصدر الأكثر ثباتاً لتفاوت الميزانية هو تقدير الكمية دون حساب معيار ISO 17682، وتحديداً دون تأكيد إزاحة السفينة ومعامل الكتلة. يجب معرفة كليهما قبل أن يكون رقم الكمية موثوقاً به.
شارك فريقنا بوزن إطلاق سفينتك، ومعامل كتلة الهيكل، وطول التلامس، وظروف المنحدر، ومتطلبات الاعتماد. سنؤكد المواصفات والكمية المطلوبة في دورة مراجعة واحدة، ونقدم لك عرض سعر جاهزًا للتنفيذ - وليس مجرد تقدير أولي.
