La taille de la chaîne d'ancre est définie par le diamètre du fil de chaque maillon, et non par sa largeur extérieure. Mesurez-la à l'aide d'un pied à coulisse, loin de la soudure, sur 5 à 10 maillons, puis calculez la moyenne. Il vous faut également mesurer le pas et la largeur intérieure pour vérifier la compatibilité avec le barbotin du guindeau.
Une chaîne de même diamètre nominal peut se bloquer ou sauter si elle respecte une norme différente. Les normes DIN 766 et ISO 4565 définissent toutes deux des chaînes de 10 mm, mais avec un pas différent. Une chaîne BBB et une chaîne haute résistance de même diamètre ne seront pas compatibles avec le même barbotin.
Ce guide explique comment prendre des mesures précises, comment lire les classifications des chaînes, comment choisir la bonne taille pour votre bateau et quand remplacer une chaîne usée. Si vous remplacez une chaîne existante chaîne d'ancre, commencez par suivre les étapes ci-dessous pour éviter performance d'ancrage problèmes.
Comprendre les bases de la chaîne d'ancre
La chaîne ne sert pas uniquement à relier l'ancre au bateau. Son poids crée une chaînette, une courbure vers le bas qui maintient la traction sur l'ancre quasiment horizontale. C'est cette traction horizontale qui permet à l'ancre de s'enfoncer et de tenir. Une chaîne trop légère pour le bateau perd cet effet par vents et courants forts.
Composants clés
Un système d'ancrage comprend plusieurs éléments : l'ancre, la ligne de mouillage (chaîne et cordage), les manilles, les émerillons et le guindeau. La chaîne est la partie la plus sollicitée : elle frotte contre les rochers et les coraux, est rangée dans un coffre et mise à rude épreuve par les tempêtes. La résistance de la ligne de mouillage dépend de son maillon le plus faible, souvent une manille de mauvaise qualité ou un connecteur inadapté.
Qualités et matériaux des chaînes
La qualité de la chaîne indique sa classe de résistance. Le matériau de la chaîne détermine son comportement à la corrosion et son coût. Ces deux éléments influent sur le poids, la compatibilité avec le guindeau et la durée de vie.
Notes
La désignation de grade varie selon les systèmes de normalisation. Sur le marché métrique, G40 correspond approximativement à une résistance à la traction de 400 MPa. En Amérique du Nord, selon les spécifications NACM, G43 est la désignation standard pour une résistance élevée. Ces deux grades ont des fonctions similaires, mais leurs dimensions diffèrent : un barbotin métrique G40 n’acceptera pas forcément une chaîne NACM G43.
| Grade | Marquages sur les liens | Système | Ce qu'il faut savoir |
|---|---|---|---|
| G30 (BBB / Bobine d'épreuve) | G3, G30, BBB, 3B, PC | Amérique du Nord / général | Le plus lourd par unité de résistance. Le pas de maillon court convient aux guindeaux plus anciens. |
| G40 | G40 | Système métrique / européen (DIN, ISO) | Résistance moyenne à élevée. Norme pour les chaînes calibrées européennes. |
| G43 (Test élevé / HT) | G4, G43, HT, HT4 | NACM / Amérique du Nord | Presque deux fois la charge de travail maximale du G30. La chaîne de guindeau la plus populaire actuellement aux États-Unis. |
| G70 (Haute résistance à la traction) | G7, G70 | Transport / haute résistance | Rapport résistance/poids maximal. La galvanisation peut réduire la résistance ; ne pas regalvaniser sans les instructions du fabricant. |
Vérifiez le marquage sur vos maillons. “ 4 ” ou “ G4 ” signifie haute résistance. “ BBB ” ou “ 3B ” signifie G30. L’absence de marquage indique une qualité inconnue ; ne vous y fiez pas pour l’ancrage.

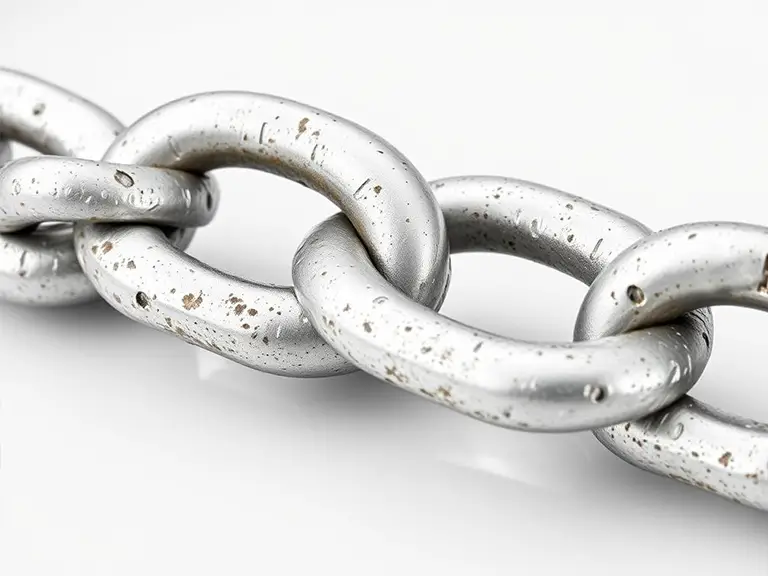

Acier galvanisé
La chaîne galvanisée est le choix standard. Le revêtement de zinc la protège de l'eau salée, mais s'use avec le temps. Les aciers G30 et G43 peuvent être re-galvanisés sans perte significative de résistance. L'acier G70 est traité thermiquement ; la chaleur du bain de galvanisation peut l'affaiblir. Ne re-galvanisez l'acier G70 que si le fabricant confirme le processus et les éventuels traitements ultérieurs.
Acier inoxydable
La chaîne en acier inoxydable (généralement 316L) résiste à la corrosion superficielle et présente un bel aspect, mais elle n'est pas systématiquement plus résistante qu'une chaîne galvanisée haute résistance. Sensible à la corrosion par piqûres lorsqu'elle est immergée longtemps en milieu pauvre en oxygène, elle est peu adaptée aux bateaux qui restent au mouillage pendant des semaines. Son prix est 3 à 5 fois supérieur à celui d'une chaîne galvanisée.
Comment mesurer la taille d'une chaîne d'ancre étape par étape
Diamètre du fil, pas et largeur intérieure : ces trois mesures déterminent si une chaîne de remplacement est compatible avec votre guindeau et votre système d’ancrage. Voici comment les prendre.
Étape 1 — Diamètre du fil
Il s'agit de la mesure de référence. Une “ chaîne de 10 mm ” est fabriquée à partir de fil de 10 mm plié en maillons.
Fixez le pied à coulisse autour du fil, du côté de la liaison, à l'opposé de la soudure. La soudure étant toujours légèrement plus épaisse, la mesure sera faussée. Mesurez la dimension au niveau de la courbe ou de la partie droite opposée à la soudure.
Le diamètre nominal et le diamètre réel du fil ne sont pas toujours identiques. Une chaîne US 5/16″ G43 de Peerless/ACCO mesure environ 0,329″, et non 0,3125″. Veuillez vérifier votre mesure à l'aide du tableau des dimensions du fabricant.
Étape 2 — Moyenne sur plusieurs liens
Un seul maillon peut être trompeur. Les tolérances de fabrication et l'usure engendrent des variations. Sélectionnez 5 à 10 maillons dans la partie la mieux conservée de la chaîne, mesurez chacun d'eux à partir de la soudure et calculez la moyenne.
Étape 3 — Pas (Longueur de la liaison interne)
Le pas correspond à la longueur intérieure d'un maillon, c'est-à-dire l'écart entre ses deux extrémités internes. Il détermine si la chaîne s'insère correctement dans les poches du barbotin du guindeau. Deux chaînes de même diamètre mais de pas différents ne s'adapteront pas au même barbotin.
Pour une meilleure précision : étalez 10 maillons à plat, tendez-les bien et mesurez la longueur totale d’un bord extérieur à l’autre. Divisez ensuite par 10.
Étape 4 — Largeur intérieure
La largeur intérieure correspond à l'espace entre les faces internes d'un maillon. Elle influe sur la compatibilité avec les manilles, les émerillons et les butées de chaîne. Mesurez à distance de la soudure, où la largeur est légèrement plus étroite.
Étape 5 — Comparer avec les tableaux de dimensions
Une fois vos mesures moyennes relevées, comparez-les aux tableaux ci-dessous. Il s'agit de valeurs typiques ; les dimensions réelles varient selon le fabricant.
Chaîne calibrée DIN 766 (métrique) — Valeurs typiques :
| Taille | Ø du fil (mm) | Pas (mm) | Largeur intérieure (mm) | Poids (kg/m) |
|---|---|---|---|---|
| 6 mm | 6.0 | 18.5 | 7.5 | 0.8 |
| 7 mm | 7.0 | 22.0 | 9.0 | 1.1 |
| 8 mm | 8.0 | 24.0 | 10.0 | 1.4 |
| DIN 10 mm | 10.0 | 28.0 | 12.0 | 2.2 |
| 10 mm ISO 4565 | 10.0 | 30.0 | 12.6 | 2.2 |
| 12 mm | 12.0 | 36.0 | 15.0 | 3.2 |
| 13 mm | 13.0 | 39.0 | 16.0 | 3.8 |
Chaîne US G43 à haute résistance — Valeurs typiques :
| Taille du commerce | Nominal (en) | Ø approximatif du fil réel | WLL (lb) | Résistance à la rupture (lbs) | Poids (lb/pi) |
|---|---|---|---|---|---|
| 1/4″ | 0.250 | ~0.262 | 2,600 | 7,800 | 0.7 |
| 5/16″ | 0.3125 | ~0.329 | 3,900 | 11,700 | 1.1 |
| 3/8″ | 0.375 | ~0.394 | 5,400 | 16,200 | 1.5 |
| 1/2″ | 0.500 | ~0.525 | 9,200 | 27,600 | 2.5 |
Remarques concernant ces tableaux :
- Les chaînes DIN 10 mm et ISO 10 mm ont un pas différent (28 mm contre 30 mm). Elles ne sont pas interchangeables sur un même barbotin. Vérifiez la norme utilisée par votre guindeau avant tout achat.
- La charge maximale d'utilisation (CMU) G43 mentionnée ci-dessus utilise le coefficient de sécurité NACM de 3:1. Les fabricants européens utilisent souvent des coefficients de 4:1 ou 5:1.
- Ces valeurs servent de référence pour l'identification. Pour tout achat, veuillez les comparer aux spécifications du fabricant du guindeau et aux données certifiées du fournisseur de chaîne.
Erreurs de mesure courantes
Six erreurs sont à l'origine de la plupart des problèmes liés à la chaîne. Les éviter permet d'économiser du temps et de l'argent.
- Mesure sur la soudure :La perle est plus épaisse que le fil. La mesure est donc erronée et vous commandez la mauvaise chaîne.
- En ignorant la hauteur tonale :Un câble BBB de 3/8″ et un câble G43 HT de 3/8″ ont le même diamètre nominal de fil, mais des longueurs de maillons différentes. Ils nécessitent donc des profils de poulie différents.
- Mesure d'un maillon : Les tolérances et l'usure varient d'un maillon à l'autre. En moyenne, au moins cinq.
- Mesure de la section la plus problématique : Les maillons très usés ne correspondent pas aux spécifications d'origine. Choisissez une section de milieu de tige en bon état.
- Confondre le diamètre du fil avec la largeur extérieure : Mesurez la section transversale du fil, et non la dimension extérieure du maillon.
- Faire confiance à la taille de l'échange : “ 5/16 pouce ” est une indication nominale. Le diamètre réel du fil peut être de 0,329 pouce. Mesurez avec un pied à coulisse.
Choisir la bonne taille de chaîne d'ancre
Le diamètre de chaîne approprié dépend de trois facteurs : le déplacement du bateau, la prise au vent et la compatibilité avec le barbotin du guindeau. La longueur du bateau est un point de départ, mais le déplacement est le facteur déterminant.
Déplacement et prise au vent
La règle traditionnelle préconise 3 mm de diamètre de chaîne par tranche de 2,7 à 3 mètres de longueur de bateau. Or, deux bateaux de 10,7 mètres peuvent avoir un poids différent de 4 536 kg selon le type de coque. Un chalutier lourd nécessite une chaîne plus épaisse qu'un voilier de course-croisière léger de même longueur. Les bateaux à forte prise au vent – gréements hauts, croiseurs à flybridge, bateaux à poste de pilotage fermé – exercent une contrainte plus importante sur la ligne de mouillage et doivent donc utiliser une chaîne plus résistante.
CMU et facteurs de sécurité
La limite de charge de travail (LCT) est la charge maximale admissible en utilisation normale, exprimée en fraction de la résistance à la rupture. Aux États-Unis, les normes G30 et G70 utilisent un facteur de 4:1 ; la norme G43 utilise un facteur de 3:1. Les normes européennes appliquent généralement un facteur de 4:1 à toutes les classes de résistance. Lors de la comparaison de chaînes provenant de différents fournisseurs, il est conseillé de comparer directement leur résistance à la rupture, car les définitions de la LCT varient.
Tableau des tailles de départ
Ce tableau est indicatif et non définitif. Vérifiez la compatibilité avec le déplacement, la prise au vent, les conditions d'ancrage, les exigences relatives au treuil et la charge maximale d'utilisation (CMU) de chaque connecteur du système.
| Longueur du bateau | Déplacement | Diamètre suggéré (G43/HT) | WLL (lb) |
|---|---|---|---|
| Jusqu'à 20 pieds (6 m) | Moins de 4 000 livres | 1/4″ (6 mm) | 2,600 |
| 20 à 30 pieds (6 à 9 m) | 4 000 à 10 000 livres | 5/16″ (8 mm) | 3,900 |
| 30 à 40 pieds (9 à 12 m) | 10 000 à 20 000 livres | 3/8″ (10 mm) | 5,400 |
| 40 à 50 pieds (12 à 15 m) | 20 000 à 35 000 livres | 7/16″ (12 mm) | 7,200 |
| 50 à 60 pieds (15 à 18 m) | 35 000 à 60 000 livres | 1/2″ (13 mm) | 9,200 |
Pour les bateaux de plus de 60 pieds, consultez un architecte naval ou le fabricant du guindeau.
Longueur et étendue de la chaîne
Le diamètre de la ligne de mouillage correspond au rapport entre la longueur de la ligne et la distance verticale entre le davier d'étrave et le fond marin. Un diamètre plus important signifie une traction plus horizontale sur l'ancre, et donc une meilleure tenue.
Formule de portée
Longueur de ligne requise = (profondeur d'eau + hauteur du davier d'étrave au-dessus de l'eau) × rapport de longueur
Exemple : 15 pieds d'eau, 5 pieds de franc-bord, portée 7:1 → (15 + 5) × 7 = 140 pieds.
Utilisez la profondeur maximale prévue pendant la période de mouillage, en tenant compte de la marée montante. Par temps calme, un ratio de 5:1 convient. Pour une nuit par conditions modérées, prévoyez 7:1. Par gros temps, 10:1. Dans les mouillages fréquentés, utilisez la profondeur maximale possible et assurez une veille de mouillage.
La plupart des bateaux de croisière embarquent au moins 300 pieds de ligne de mouillage au total, ce qui donne un rapport de 10:1 dans 25 pieds d'eau avec 5 pieds de franc-bord.
Combinaisons chaîne-corde
Si une ligne entièrement en chaîne est trop lourde, utilisez au moins 30 mètres de chaîne reliés à une ligne en nylon. La chaîne résiste à l'abrasion près du fond et assure le lestage. Le nylon apporte de l'élasticité et allège la ligne.
Amortisseurs
Sur une ligne de mouillage entièrement en chaîne, utilisez un amortisseur : un cordage en nylon fixé à la chaîne en amont du davier d’étrave. Il absorbe les chocs et les rafales de vagues qui, autrement, frapperaient directement le guindeau et l’accastillage.
En comprenant et en appliquant ces principes, les marins peuvent préserver leurs navires. solidement ancré, même dans des conditions difficiles.
Quand remplacer votre chaîne d'ancre
Remplacez la chaîne d'ancrage lorsque la perte de diamètre atteint 10%, que l'allongement d'un maillon dépasse 5% ou qu'un dommage visible apparaît. Voici les seuils précis et la procédure d'inspection.
Seuil de remplacement
- Perte de diamètre 10%. Une chaîne de 10 mm usée à 9 mm ou moins doit être remplacée. Mesurez au milieu de la chaîne, et non à l'extrémité la plus usée.
- 5% allongement. Les maillons étirés au-delà de 5% de la hauteur d'origine peuvent se bloquer dans le gitane et avoir une résistance réduite.
- Dommages visibles. Fissures, maillons tordus, goujons manquants, défaillances de soudure ou piqûres profondes nécessitent tous un remplacement immédiat.
- Acier nu. Une fois la couche de zinc disparue sur de grandes surfaces, la corrosion s'accélère. Regalvanisez (G30/G43 uniquement) ou remplacez.
routine d'inspection
Avant chaque sortie, inspectez visuellement les 9 premiers mètres de la chaîne. Chaque mois pendant la saison, passez la chaîne entière entre vos mains et vérifiez l'absence de bavures, de maillons serrés ou d'aspérités. Une fois par an, étalez la chaîne à plat, mesurez le diamètre du fil à plusieurs endroits et notez les résultats. La comparaison des mesures d'une année sur l'autre vous permettra de constater la vitesse d'usure de la chaîne.
Il n'existe pas d'intervalle de remplacement fixe. Le taux d'usure dépend de la fréquence d'ancrage, du type de fond, de la température de l'eau et de la qualité de la galvanisation.
Conclusion
Zhonghaihang Shipping Supply fournit solutions d'équipements marins Conforme aux normes internationales, le choix d'une chaîne d'ancre adaptée repose sur des mesures précises : diamètre du fil, pas, largeur interne et qualité. Ces valeurs doivent correspondre aux spécifications de votre guindeau et aux données certifiées du fournisseur. Vérifiez chaque élément (manilles, émerillons et butées de chaîne) afin de vous assurer qu'aucun n'est sous-dimensionné.
Le travail que vous consacrez aux mesures et à l'assortiment porte ses fruits à chaque fois que vous lancez votre ligne.
