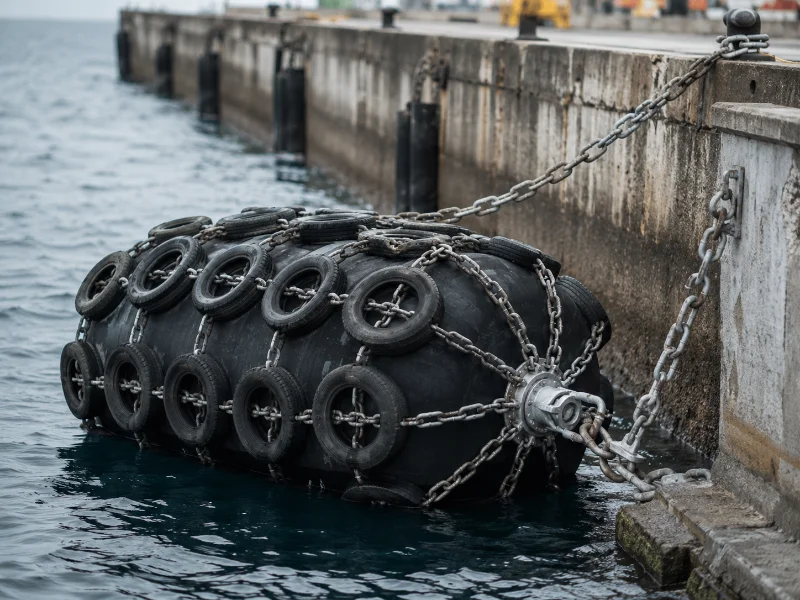

Ein Yokohama-Fender ist ein schwimmender, pneumatischer Gummifender: ein luftgefüllter Schiffsfender, der zwischen einem Schiff und einem Anleger oder zwischen zwei nebeneinander liegenden Schiffen eingesetzt wird. Seine Energieabsorption hängt von Durchmesser, Länge und anfänglichem Innendruck ab und nicht vom Markennamen. Fender dieser Klasse werden so konstruiert und getestet, dass sie … ISO 17357-1:2014, Die Norm umfasst Hochdruckeinheiten ab 50 kPa und definiert zwei Druckklassen, P50 und P80. Da die Bezeichnung branchenweit uneinheitlich verwendet wird, sagt sie dem Käufer allein wenig aus. Welche Einheit an einem bestimmten Liegeplatz eingesetzt werden soll, hängt von der Schiffsverdrängung, der Anfahrgeschwindigkeit beim ersten Kontakt und der Belastbarkeit der Liegeplatzkonstruktion ab.
Was ist ein Yokohama Fender, und warum sagt der Name wenig aus?
Der Name Yokohama Fender bezeichnet eine Familie schwimmender, pneumatischer Gummifender, nicht ein einzelnes Produkt. Ob ein bestimmter Fender für einen Liegeplatz geeignet ist, hängt von seiner Größe und dem Druckgrad ab. Yokohama Rubber gibt an, den schwimmenden Fender 1958 auf Basis seiner Technologie für Reifen und Flugzeugtreibstofftanks entwickelt zu haben. Geschichte des Namens Der Artikel erklärt, wie das Produkt eines Herstellers zum Synonym für eine ganze Produktkategorie wurde. Die korrekte Bezeichnung lautet „schwimmender pneumatischer Gummifender“ oder „pneumatischer Fender vom Typ Yokohama“. In Angeboten wird oft „Yokahama“ oder „Yokohoma“ geschrieben; beides bezeichnet dasselbe Produkt. Yokohama ist nach wie vor ein Firmenname. Käufer, die die Herkunft prüfen, sollten daher den tatsächlichen Hersteller und die ISO-Zertifizierung überprüfen. Die Bezeichnung allein beweist die Herkunft nicht.

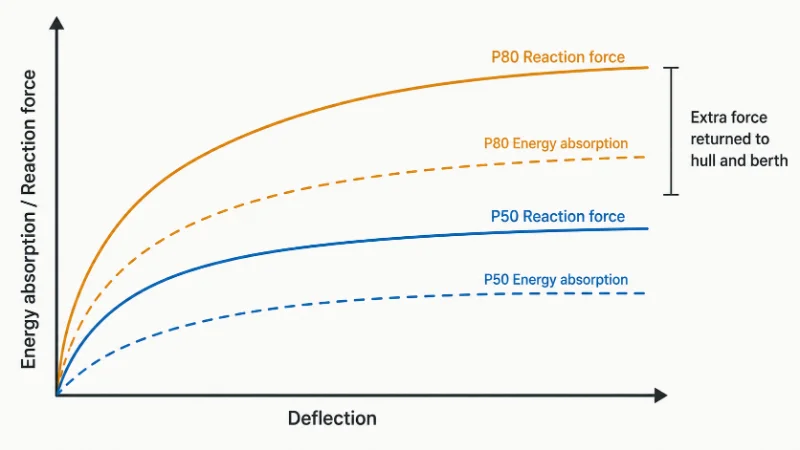

Die Bezeichnung als einheitliche Spezifikation zu behandeln, ist ein teurer Fehler. Zwei Einheiten, die diese Bezeichnung tragen, können sich um eine Größenordnung in der absorbierten Energie und der Kraft unterscheiden, die sie auf eine Hülle zurückgeben.
Ein häufiges Problem ist die Übernahme der Druckklasse aus einem früheren Projekt, da die Schiffsklasse ähnlich aussieht. Der Fender ist zwar korrekt gekennzeichnet, übt aber dennoch eine höhere Reaktionskraft auf den Liegeplatz aus, als die Konstruktion aushält. Der erste Korrekturschritt besteht darin, die Auswahl des Fendersystems anhand verifizierter Liegeplatzdaten zu wiederholen. Je nach Ergebnis kann dies eine andere Druckklasse, eine andere Größe, mehr Einheiten, eine geänderte Anordnung oder eine Begrenzung der Anfahrtsgeschwindigkeit zur Folge haben.

So funktioniert ein Yokohama Fender: Luft als Arbeitsmedium
Ein Yokohama-Fender absorbiert Stöße durch die Kompression eingeschlossener Luft. Daher hängen seine Energieabsorption, der Rumpfdruck und das Versagensverhalten von einer einzigen Variable ab: dem Innendruck im Moment des Aufpralls. Eine innere Gummischicht dichtet die Luft ab, synthetisch kordverstärkte Schichten tragen die Last, eine abriebfeste Außenschicht gleicht den Verschleiß aus, und Endflansche verschließen die Enden und tragen das Aufblasventil. Gemäß ISO 17357-1:2014 müssen Fender mit einem Durchmesser von 2.500 mm und mehr über ein Sicherheitsventil verfügen, das bei versehentlicher Überkompression überschüssigen Druck ablässt. Kleinere Größen können, sofern bestellt, ebenfalls mit einem solchen Ventil ausgestattet sein.
Durch die Luft kann sich der Fender beim Zusammendrücken an den Rumpf anpassen, wodurch die Kontaktfläche verteilt wird und Rumpfdruck sowie Reaktionskräfte vergleichsweise gering bleiben. Dies ist besonders wichtig dort, wo zwei Rümpfe schräg aufeinandertreffen, wie es bei … der Fall ist. Schiff-zu-Schiff-Arbeit. Die Produktinformationen von Yokohama Rubber besagen, dass die Energieabsorption ihrer pneumatischen Kotflügel auch bei geneigter Kompression bis zu 15 Grad nicht abnimmt. Andere Hersteller müssen dies in ihren eigenen Typgenehmigungsdaten nachweisen.
Der Druck in einem geschlossenen Körper mit annähernd konstantem Volumen steigt und fällt mit der absoluten Temperatur. Ein Fender, der an einem kühlen Kai aufgepumpt und anschließend der direkten Sonne ausgesetzt wurde, hat seinen eingestellten Druck verloren. Daher gehört das Messverfahren in die Spezifikation: Messwerte sind gemäß der vom Hersteller vorgegebenen Prüf- und Temperaturkorrekturmethode zu erfassen und zu interpretieren. Die Temperatur kann einen Teil der Druckänderung erklären. Sie entschuldigt jedoch keinen Messwert außerhalb der vom Hersteller festgelegten, temperaturkorrigierten Grenzen. Das Sicherheitsventil reagiert auf ein anderes Ereignis, nämlich eine versehentliche Überkompression, die mechanischer Natur ist.
Pneumatisch gegen Schaum und Feststoff: Wo jeder Typ seine Vorteile hat
Ein pneumatischer Yokohama-Fender ist in der Regel die robustere Wahl für große Schiffe und schrägen Schiff-zu-Schiff-Kontakt, abhängig von der Größe des Fenders und der Zugänglichkeit für Inspektionen. Schaumstoff- oder Vollgummifender eignen sich für andere Bereiche besser; die Tabelle zeigt die entsprechenden Stellen.
| Was es entscheidet | Pneumatisch (Yokohama-Typ) | Schaumgefüllt | Vollgummi |
|---|---|---|---|
| Verhalten unter Überlastung | Die Reaktionskraft steigt innerhalb der Nennkompression und der Nennventilkapazität progressiv an. | Progressiv | Kann sich zu einem starren Block versteifen |
| Rumpfdruck | Niedrig, über den Kontakt verteilt | Niedrig | Ist tendenziell höher bei vergleichbarer Energie |
| Schräger / STS-Kontakt | Behält seine Leistungsfähigkeit auch unter geneigter Kompression bei | Gut | Nimmt ab, wenn der Winkel zunimmt |
| Was setzt es außer Betrieb? | Luftverlust durch eine Hautverletzung | Hautschäden; keine Luft zum Verdunsten | Verschleiß und Versagen an den Befestigungspunkten |
| Routineaufmerksamkeit | Regelmäßige Druckprüfungen | Minimal | Minimal |
| Passt normalerweise | Große Schiffe, STS, großer Tidenhub | Kleinere Abmessungen, eingeschränkter Inspektionszugang | Feste Kai-Fassaden |
Die Tabelle zeigt erste Tendenzen zur Vorauswahl, um eine engere Auswahl zu treffen. Konstruktionsenergiebedarf, Kontaktfläche, Tidenhub, Abriebfestigkeit, Durchstoßrisiko oder Gesamtkosten über die gesamte Lebensdauer können jede Reihe an einem bestimmten Liegeplatz ausschließen.
Die Überlastung zahlt sich aus, wenn man sie konsequent verfolgt. Nähert sich ein Vollgummifender seiner praktischen Kompressionsgrenze, kann eine weitere Auslenkung die Reaktionskraft steil ansteigen lassen. Diese Last wirkt auf die Rumpfbeplattung und die Kaimauer. Ein pneumatisches System hingegen sorgt für einen gleichmäßigeren Kraftverlauf über den gesamten Hub, innerhalb seiner Nennkompression, der Auslegungsgrenzen seines Flansches und der Entlüftungskapazität seines Sicherheitsventils. Die entscheidende Frage bei einem pneumatischen System ist daher in der Regel die von ihm abgegebene Kraft. Eine größere Dimensionierung bietet keine automatische Sicherheitsreserve.
Im kleineren Bereich und an Liegeplätzen, wo niemand den Reifendruck regelmäßig überprüft, mit Schaumstoff gefüllte Einheit ist oft die günstigere Wahl. Es gibt keine Luft zu verlieren. In dieser Größenordnung lassen sich beide Typen in der Regel auf den benötigten Energiebedarf ausrichten, und die Kostenvergleiche hängen von Größe und Menge ab.

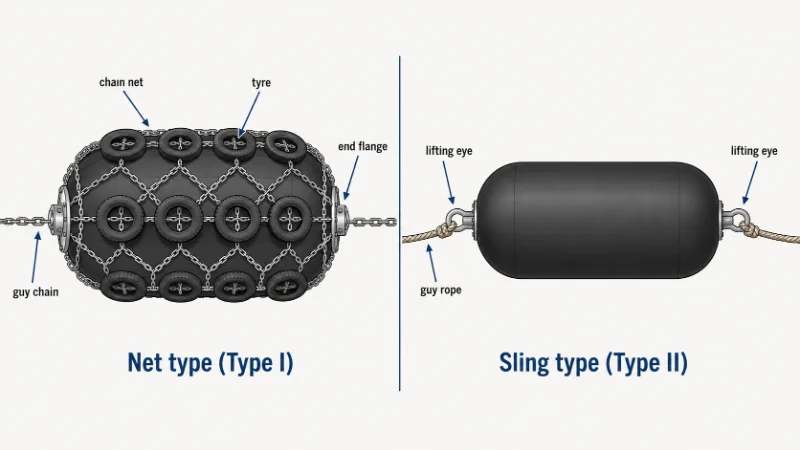

Netztyp oder Gurtart: Die Beschläge müssen der Handhabung des Fenders angepasst werden.
Die Wahl des Befestigungstyps eines Yokohama-Fenders ist unabhängig von Größe und Druckklasse und hängt davon ab, wie häufig der Fender bewegt wird und wie stark er durch den Liegeplatz beansprucht wird. Netzfender sitzen in einem Ketten-, Draht- oder Fasernetz, üblicherweise mit Reifen oder Gummimanschetten. Sie eignen sich für feste und semipermanente Positionen, bei denen Abrieb die Hauptgefahr darstellt. Fender mit Hebevorrichtung sind an beiden Enden mit Abspannketten oder -seilen verbunden. Sie sind leichter und lassen sich schneller bergen und wieder einsetzen. ISO 17357 Kotflügeltypen, Es handelt sich dabei um Typ I (Netz) und Typ II (Schlinge) sowie um eine einseitige Netzvariante, Typ I Single, deren anderes Ende keinen Flansch oder Metallteile aufweist.

Die praktische Frage ist die Häufigkeit des Wiedereinsatzes im Verhältnis zur Abriebbelastung. Ein Fender, der jahrelang an einem Liegeplatz verbleibt, macht sich bezahlt. Ein Fender, der zwischen verschiedenen Einsätzen gewechselt oder vor Witterungseinflüssen geborgen wird, ist als Hebegurt einfacher zu handhaben, sofern die Hebevorrichtung vor Ort dafür geeignet ist.
Zwei Gehäusevarianten erreichen Kontaktpunkte, die mit einer horizontalen Einheit nicht erreichbar sind. Yokohama Rubber bietet einen vertikalen pneumatischen Fender an, der für Schiffe, deren Liegeplatz unterhalb der Wasserlinie liegt, mit Wasserballast befüllt werden kann. Hydropneumatische Fender verschiedener Hersteller werden für U-Boote und andere Schiffe mit tiefem Tiefgang und geringem Freibord eingesetzt. Bei einer ballastierten Einheit sollte das Datenblatt den Zertifizierungsweg angeben; der Familienname lässt keinen Rückschluss zu.
An Gezeitenliegeplätzen mit starkem Wasserstandsschwankung werden die Abspannkette und die Endbeschläge in der Regel als Erstes erneut überprüft. Sie tragen die zyklischen Bewegungen, die der Fenderkörper abfangen soll. Die korrekte Montage dieser Beschläge – Kettenlänge, Befestigungspunkte und Abstandsgeometrie – ist ein separater Vorgang von der Fenderauswahl und gehört zu den Montagezeichnungen des Liegeplatzes.
Einsatzgebiete von Yokohama-Fendern: STS, Liegeplatzbereiche und Offshore-Arbeiten
Die Fender von Yokohama sind in drei Anwendungsbereichen einsetzbar: Schiff-zu-Schiff-Transfer, Anlegen an Kais oder Molen und Offshore-Operationen neben schwimmenden Einheiten. Die jeweils zuerst zu prüfende Variable ist unterschiedlich. Da die Belastung des Fenders je nach Anwendungsbereich variiert, muss ein für einen Bereich ausgewähltes Gerät für einen anderen Bereich erneut geprüft werden.
Beim Schiff-zu-Schiff-Transfer befindet sich der Fender zwischen zwei sich bewegenden Rümpfen. Die Einheiten sind üblicherweise auf einem Schiff angebracht und werden zwischen den Operationen wieder eingeholt, was leichte Netz- oder Hebegurte begünstigt. Ein einziger Kontakt belastet beide Rümpfe, sodass der zulässige Rumpfdruck der niedrigere der beiden Grenzwerte ist. Dieser Grenzwert kann dem Schiff ohne Fender zugerechnet werden.

An einem Kai oder einer Mole nähert sich ein Schiff einem nicht nachgebenden Bauwerk. Die von diesem Bauwerk aufnehmbare Reaktionskraft ist dann oft der erste zu prüfende Grenzwert, es sei denn, die Schiffsklasse weist eine niedrige Rumpfdruckgrenze auf. Fender bleiben dort in der Regel lange im Einsatz, was Netze begünstigt.
Offshore, beispielsweise an einem FPSO oder einem schwimmenden Terminal, führt der Seegang dazu, dass aus einem einzigen Anlegeplatz zahlreiche Kontakte entstehen. Der Verschleiß an Netz, Abspannketten und Endbeschlägen summiert sich mit der Anzahl der Kontakte, sodass ein allein auf einem Datum basierendes Inspektionsintervall der tatsächlichen Belastungsgeschichte nicht mehr gerecht wird.
Dimensionierung und Druck: Welche Variable zuerst überprüfen?
Die Dimensionierung eines Yokohama-Fenders basiert auf der Anlegeenergie, nicht auf dem Durchmesser. Die Anlegeenergie wird durch die Verdrängung des Schiffes, seine Annäherungsgeschwindigkeit beim ersten Kontakt und die Kontaktgeometrie am Liegeplatz bestimmt. Zwei Dokumente regeln die Arbeit. ISO 17357-1:2014 legt die Produktspezifikation fest und garantiert die Energieabsorption für Standardgrößen. Die projektbezogene Auswahl ist ein separater Ingenieurprozess. Dabei werden die Kriterien und Richtlinien für die Liegeplatzgestaltung berücksichtigt. PIANC Fender Richtlinien 2024 (MarCom WG 211), die die WG 33-Richtlinie von 2002 ersetzen; ihre Die Übergangsfrist lief bis zum 1. Mai 2026.. Zwischen den beiden Anfangsdruckklassen, P80 bietet bei gleicher Nenngröße eine höhere garantierte Leistung, erhöht aber gleichzeitig die Reaktionskraft und den Rumpfdruck. Die von Yokohama Rubber veröffentlichte Tabelle gibt die entsprechenden Werte für eine Einheit mit den Abmessungen 1.500 × 3.000 mm an. Bei P80 steigt die garantierte Energieabsorption von 153 auf 214 kN·m, die Reaktionskraft von 579 auf 761 kN und der Rumpfdruck von 132 auf 174 kPa. Das bedeutet, dass etwa 40 Prozent mehr Energie mit etwa 31 Prozent mehr Kraft und 32 Prozent mehr Rumpfdruck einhergehen. P80 kommt daher nur dort zum Einsatz, wo diese höheren Werte noch innerhalb der Belastbarkeit der Liegeplatzstruktur und des Rumpfes liegen.
Die Annäherungsgeschwindigkeit beim ersten Kontakt ist die erste zu bestimmende Variable. Gemäß der grundlegenden kinetischen Beziehung der Anlegeenergie skaliert die Energie quadratisch mit der Geschwindigkeit und nur linear mit der Masse. Daher beeinflusst eine angenommene Annäherungsgeschwindigkeit das Ergebnis stärker als eine angenommene Tonnage. Die Projektplanungsenergie berücksichtigt zusätzliche Masse, Exzentrizität, Weichheit und Konfigurationskoeffizienten sowie die erforderlichen Sicherheitsfaktoren. Die Geschwindigkeits-Masse-Asymmetrie bleibt dabei bestehen. Die Richtlinien von 2024 empfehlen dringend standortspezifische Anlegeinformationen, und das Quadratgesetz erklärt warum: Eine gemessene Annäherungsgeschwindigkeit verändert die Planungsenergie – nach oben oder unten – schneller als jede Tonnagekorrektur.
| Variabel | Was es setzt | Wann sollte man es bestätigen? | Nach der Herstellung veränderbar? |
|---|---|---|---|
| Annäherungsgeschwindigkeit beim ersten Kontakt | Anlegeenergie, die mit dem Quadrat der Geschwindigkeit skaliert | Erste | NEIN |
| Schiffsverdrängung | Anlegeenergie, linear skalierend | Erste | NEIN |
| Zulässige Reaktionskraft am Liegeplatz | Beschränkt das gesamte System: Güteklasse, Größe, Menge, Abstand, Anordnung | Bevor eine Güteklasse oder Größe festgelegt wird | NEIN |
| Rumpfdruckgrenze für die Schiffsklasse | Beschränkt Steigung, Größe und Kontaktfläche | Bevor eine Güteklasse oder Größe festgelegt wird | NEIN |
| Durchmesser und Länge | Garantierte Energieabsorption verfügbar | Sobald die Auslegungsenergie vorhanden ist | NEIN |
| Befestigungsart (Netz oder Schlinge) | Handhabungsaufwand und Abriebfestigkeit | Zuletzt | Manchmal, abhängig von der Karosseriekonstruktion, den Endanschlägen und der Herstellergenehmigung |

Veröffentlicht Größenbereiche der Yokohama-Kotflügel Die Werte variieren je nach Hersteller. Entscheidend ist die garantierte Energieabsorption im Datenblatt des jeweiligen Geräts im Vergleich zum Auslegungsenergiewert.
ISO 17357-Konformität und was bei der Lieferung zu prüfen ist
ISO 17357-1:2014 ist die Norm, nach der ein Kotflügel vom Typ Yokohama zertifiziert wird. Sie regelt das Produkt hinsichtlich Material, Leistung, Abmessungen sowie der Prüf- und Inspektionsverfahren, die der Zertifizierung zugrunde liegen. Die Norm wurde 2024 überarbeitet und bestätigt und ist weiterhin gültig. Teil 2 behandelt Niederdruckkotflügel. Die beiden Teile ersetzten die Ausgabe von 2002. Prüfen Sie daher alle anderen Jahresangaben in Produktbeschreibungen anhand der aktuellen Fassung. PIANC hingegen ist eine andere Norm. Die Richtlinien von PIANC aus dem Jahr 2024 sind technische Vorgaben für die Konstruktion, Fertigung und Prüfung von Kotflügelsystemen und stellen keine Produktzertifizierung dar. Eine Kennzeichnung als “PIANC-zertifiziert” bedeutet “entwickelt oder geprüft gemäß WG 211”. Außerdem sollten die Prüfstelle und der Prüfumfang angegeben sein. Was eine PIANC-Forderung über ein Zitat beweist ist eine von der ISO-Zertifizierung unabhängige Angelegenheit.
Klausel 6.1.6 begrenzt die Dicke des Wulstrings und aller anderen Stahlteile, die die Flanschöffnung umgeben, auf weniger als das 0,20-fache des Kotflügeldurchmessers. Ziel ist es, dass das Metall bei einer Kompression des Kotflügels von nahezu 80 Prozent keine bleibende Verformung erfährt; Kotflügel vom Netztyp (Typ I) können auf den Wulstring verzichten. Eine Klausel, die sich auf eine Kompression von nahezu 80 Prozent bezieht, behandelt diese Belastung als eine, der ein funktionierender Kotflügel ausgesetzt ist. Nach einem starken Kontakt ist daher der Flansch- und Wulstbereich unabhängig vom Zustand der Außenhaut der vom Hersteller genehmigten Prüfung zu unterziehen. strukturelle Auslegung von pneumatischen Fendern deckt den Rest dessen ab, was der Standard in dieser Region behebt.
Das Ausklappen eines Fenders am Kai und die Überprüfung anhand der Bestellung dauert eine Stunde. Weitaus teurer wird es, erst am Liegeplatz festzustellen, dass der angegebene Druckgrad von dem in der Berechnung der Liegeenergie angenommenen abweicht.
- Die Konformitätskennzeichnung nach ISO 17357-1:2014 ist auf dem Gehäuse angebracht, Norm und Jahreszahl sind lesbar.
- Ein von einer bedeutenden Klassifikationsgesellschaft geprüftes Prototypen-Prüfzertifikat für Prüfungen, die innerhalb der letzten zehn Jahre vor Ihrer Anfrage durchgeführt wurden (Klausel 5.2).
- Kommerzielle Prüfprotokolle für die gelieferten Einheiten, einschließlich Luftdruck- und hydrostatischer Ergebnisse
- Nenngröße, Güteklasse P50 oder P80 und Seriennummer, geprüft anhand der Bestellung
- Jedes Gerät mit einem Durchmesser von 2.500 mm oder mehr ist mit einem Sicherheitsventil ausgestattet, dessen Einstellung in Abhängigkeit von der Druckstufe dokumentiert ist; Einstellungen und Ventilkonstruktion variieren je nach Hersteller.
- Endflansch, Ventilsitz, Schäkel, Wirbel und Zustand des Netzes oder der Schlinge im entfalteten Zustand
- Unabhängige Inspektion oder Überprüfung der Klassifikationsgesellschaft wenn die Spezifikation des Käufers, des Terminals, des Charterers oder des Projekts dies erfordert
Die ISO-Konformität bestätigt die Einhaltung der Normen durch das Produkt. Ob es für ein bestimmtes Schiff, einen bestimmten Liegeplatz oder eine bestimmte Schiff-zu-Schiff-Operation geeignet ist, muss separat im technischen Bereich geprüft werden.
Zwei Liegeplatzfiguren, die eine Yokohama Fender-Bestellung umfassen
Sobald klar ist, was ein Yokohama-Fender ist, dienen zwei Werte als Ausgangspunkt für seine Spezifikation: die Anströmgeschwindigkeit beim ersten Kontakt und die Reaktionskraft, die die Liegeplatzstruktur aufnehmen kann. Durchmesser, Druckklasse, Anzahl und Beschlagtyp werden dann zusammen mit dem zulässigen Rumpfdruck, der Kontaktgeometrie und der Fenderanordnung darauf abgestimmt. Eine Spezifikation, die eine Größe ohne diese Angaben nennt, überspringt den Schritt, der die Passgenauigkeit des Fenders zum Liegeplatz prüft.
Bei fehlerhaften Bestellungen wird oft zunächst ein Durchmesser festgelegt. Die Energieberechnung erfolgt anschließend, um diesen zu bestätigen, und die Messung wird an die Fenderform angepasst. Wenn ein Wert vom Liegeplatz abhängt, bestätigen wir ihn auf Projektebene; bei Zhonghaihang sind die Liegeplatz-Energieberechnung und die ISO-Dokumentation Bestandteil der Spezifikation.
Wenn Ihre Anfluggeschwindigkeit aus einer allgemeinen Tabelle und nicht aus Aufzeichnungen von Lotsen oder Hafenmeistern stammt, legen Sie diesen Wert fest, bevor Sie Datenblätter vergleichen. Wenn sie bereits vor Ort gemessen wurde, notieren Sie die zulässige Reaktionskraft und den zulässigen Rumpfdruck daneben. Auswahl an pneumatischen Kotflügeln von Yokohama Dann geht es letztendlich darum, diese drei Werte mit der garantierten Energieabsorption eines bestimmten Systems in Einklang zu bringen. Yokohama Kotflügel Größe und Güteklasse.
FAQ
Was kostet ein Yokohama-Kotflügel?
Kann ein durchstochener Kotflügel repariert werden?
Wie oft sollte der Innendruck im Betrieb überprüft werden?
Warum zeigt derselbe Kotflügel nachmittags höhere Werte an?
Deckt ein ISO 17357-Zertifikat die Anforderungen der Klassifikationsgesellschaft ab?
